Las resistencias son tan pequeñas que no tienen espacio para llevar su valor escrito con números. Por eso usan bandas de colores: cada color representa una cifra. En esta guía aprendes a leer el código de colores de las resistencias de 4 y 5 bandas, con una tabla y ejemplos de los valores más usados.
cada color es una cifra
así sale el valor en ohmios
se lee de izquierda a derecha
¿Para qué sirven los colores de una resistencia?
El valor de una resistencia se mide en ohmios (Ω). Indica cuánto se opone al paso de la corriente. En una resistencia de 1/4 W no cabe un número impreso que se pueda leer, así que los fabricantes usan un código de colores internacional (la norma IEC 60062). Las bandas dicen tres cosas:
- Las cifras del valor.
- El multiplicador: cuántas veces se multiplican esas cifras.
- La tolerancia: cuánto puede variar el valor real respecto al indicado.
¿De qué lado se empieza a leer?
Ubica la banda de tolerancia, que casi siempre es dorada o plateada, y ponla a la derecha. Suele estar un poco más separada de las demás. Luego lee los colores de izquierda a derecha.

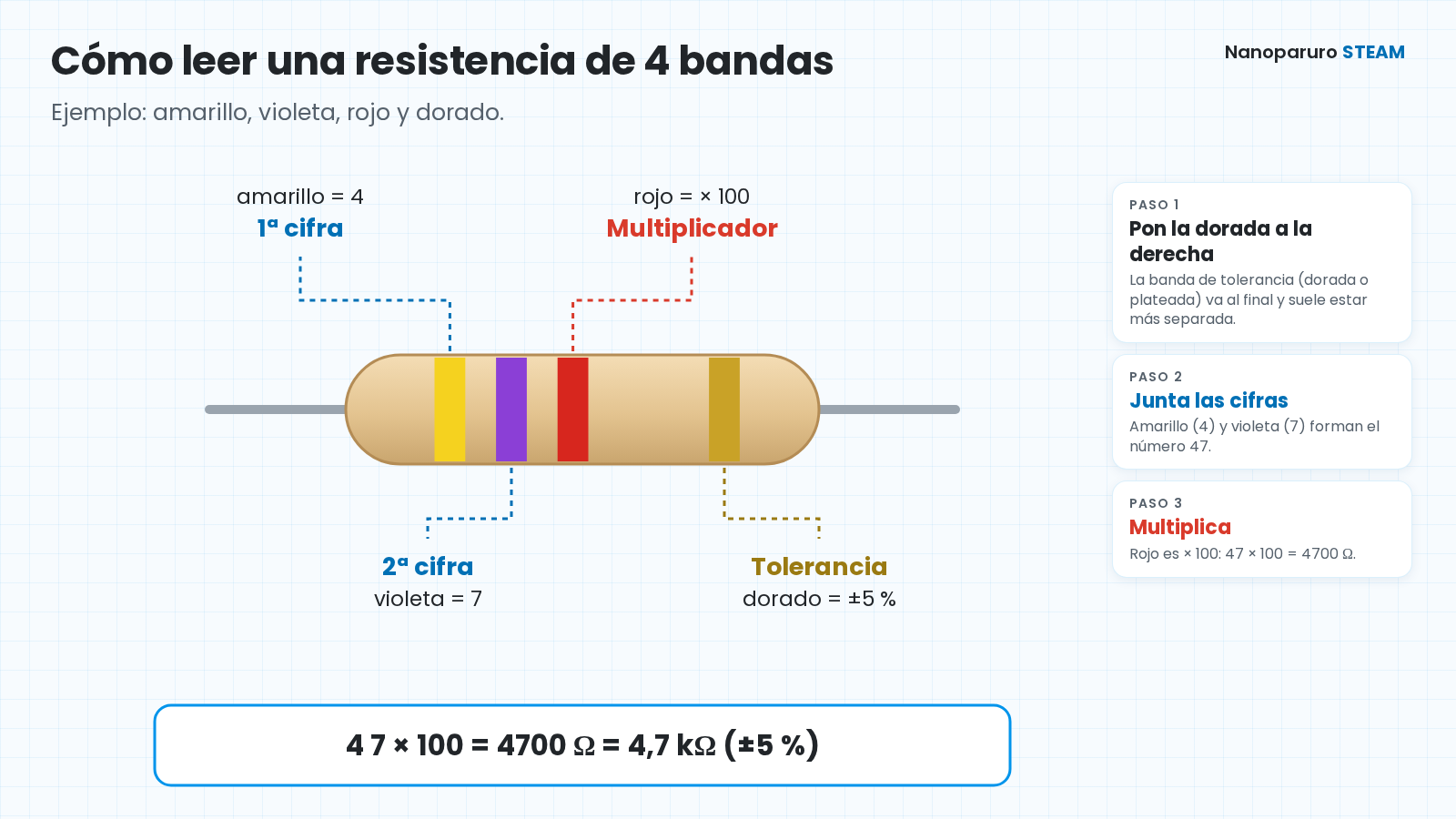

Cómo leer una resistencia de 4 bandas
- Banda 1, primera cifra: amarillo = 4.
- Banda 2, segunda cifra: violeta = 7. Juntas forman el número 47.
- Banda 3, multiplicador: rojo = × 100. Entonces 47 × 100 = 4700 Ω, es decir, 4,7 kΩ.
- Banda 4, tolerancia: dorado = ±5 %. El valor real puede estar entre 4465 Ω y 4935 Ω.
Recuerda: k significa mil y M, millón. Entonces 1 kΩ = 1000 Ω y 1 MΩ = 1 000 000 Ω. En la tabla, × 1 k es multiplicar por 1000.
Tabla del código de colores
| Color | Cifra | Multipl. | Toler. |
|---|---|---|---|
| Negro | 0 | × 1 | — |
| Marrón | 1 | × 10 | ±1 % |
| Rojo | 2 | × 100 | ±2 % |
| Naranja | 3 | × 1 k | — |
| Amarillo | 4 | × 10 k | — |
| Verde | 5 | × 100 k | ±0,5 % |
| Azul | 6 | × 1 M | ±0,25 % |
| Violeta | 7 | × 10 M | ±0,1 % |
| Gris | 8 | × 100 M | — |
| Blanco | 9 | × 1 G | — |
| Dorado | — | × 0,1 | ±5 % |
| Plateado | — | × 0,01 | ±10 % |
Multipl. = multiplicador; Toler. = tolerancia. Algunas resistencias de muy alta precisión usan otros colores en la banda de tolerancia, pero en las resistencias comunes vas a encontrar sobre todo dorado (±5 %) y marrón (±1 %).
Abrir calculadora

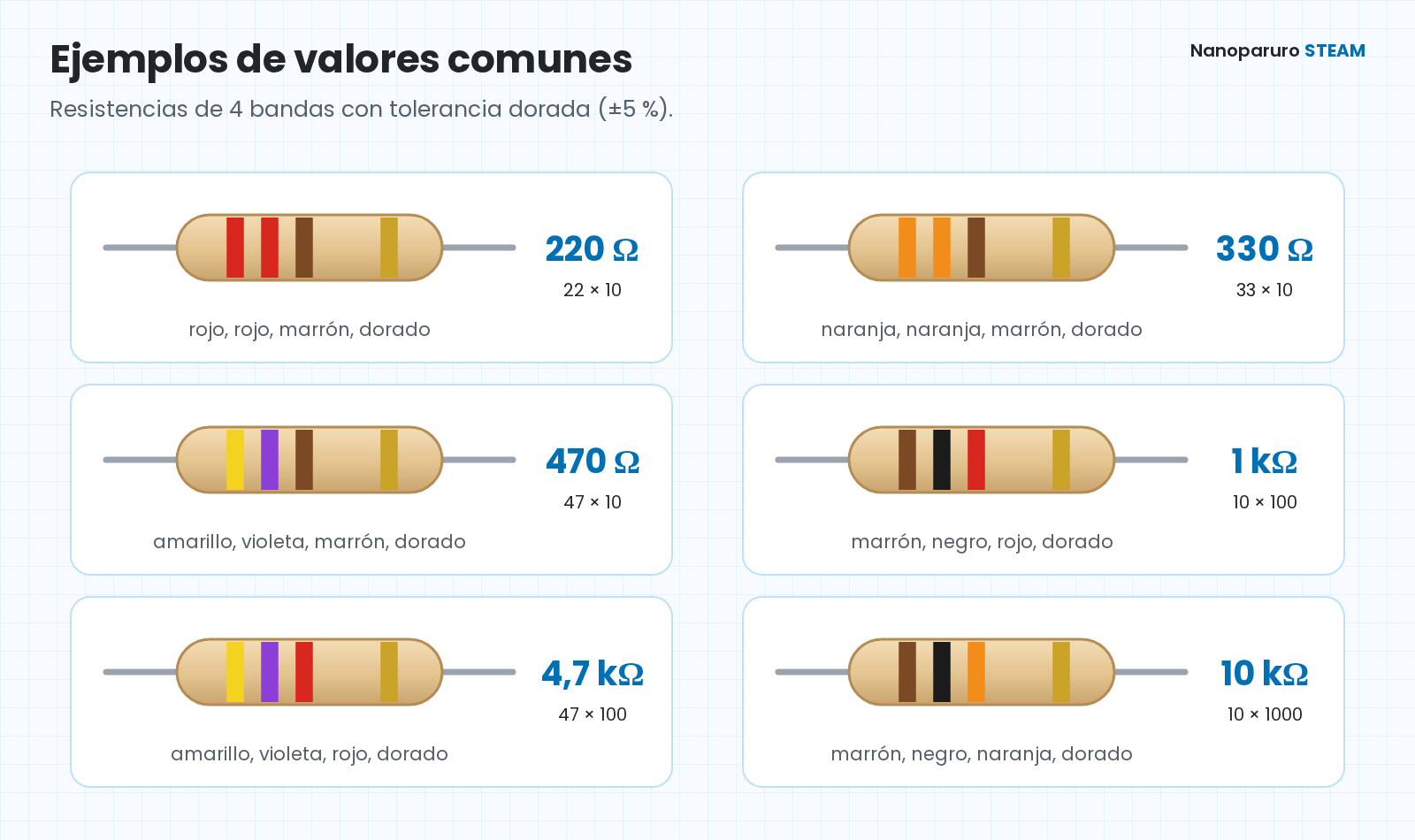

Ejemplos de valores comunes
Fíjate en el patrón: con el multiplicador marrón (× 10) tienes valores de cientos de ohmios, con rojo (× 100) de miles y con naranja (× 1000) de decenas de miles. Por ejemplo, la resistencia de 330 Ω (naranja, naranja, marrón) es la que usamos para encender un LED en la guía Cómo usar una protoboard.

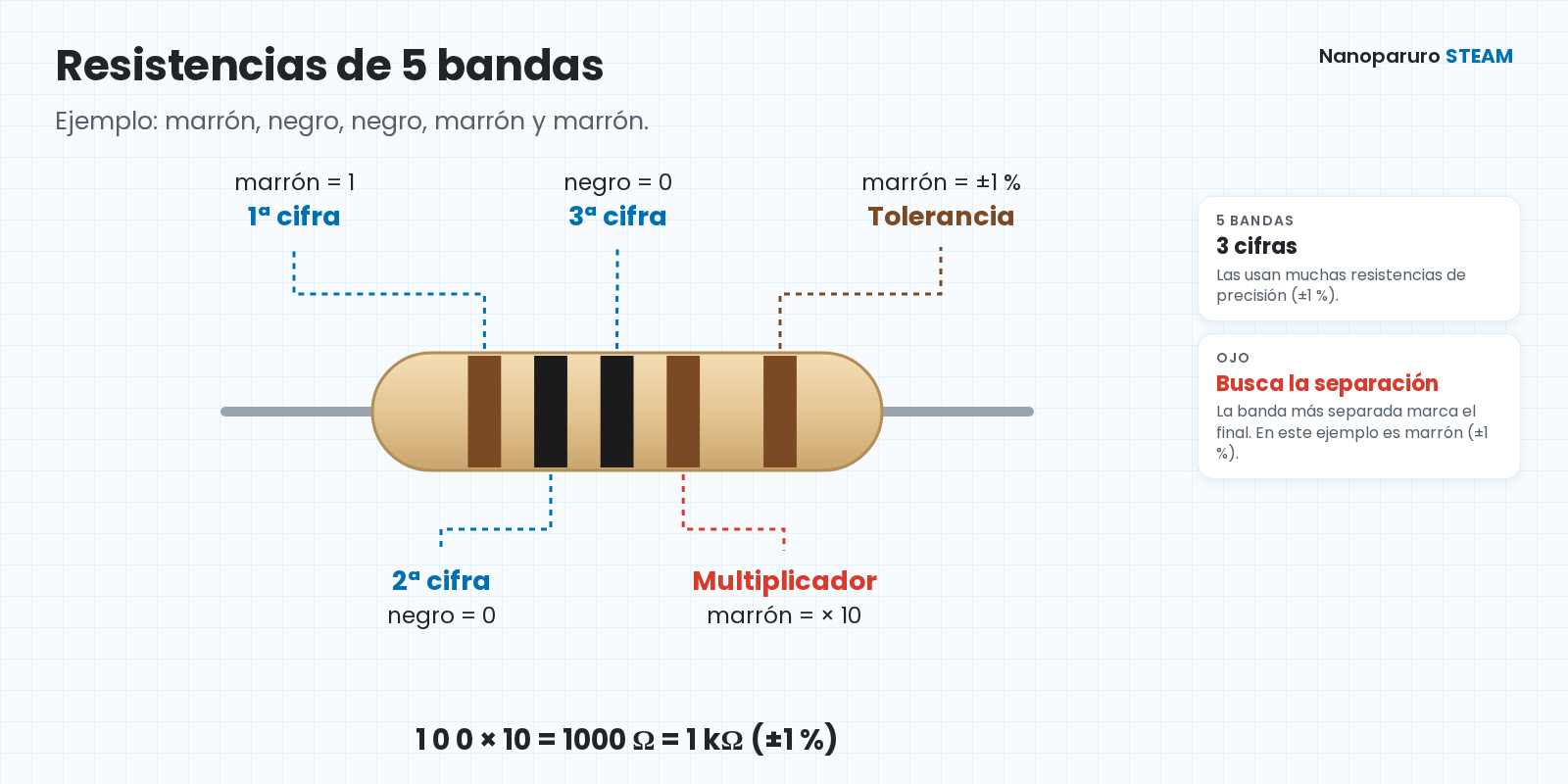

Resistencias de 5 bandas
Las resistencias de precisión (normalmente de ±1 %) tienen 5 bandas: tres cifras, un multiplicador y la tolerancia. Se leen igual, solo que con una cifra más.
En el ejemplo: 1, 0 y 0 forman 100; el multiplicador marrón es × 10, así que el valor es 1000 Ω (1 kΩ) con ±1 %. Como en estas la tolerancia muchas veces es marrón, busca la banda más separada para saber dónde termina.
Colores de los valores del kit de 130 resistencias
Estos son los 12 valores que trae el Kit de 130 resistencias de 1/4 W, todas de 4 bandas con tolerancia dorada (±5 %):
| Valor | Colores |
|---|---|
| 100 Ω | marrón, negro, marrón, dorado |
| 220 Ω | rojo, rojo, marrón, dorado |
| 330 Ω | naranja, naranja, marrón, dorado |
| 470 Ω | amarillo, violeta, marrón, dorado |
| 1 kΩ | marrón, negro, rojo, dorado |
| 2,2 kΩ | rojo, rojo, rojo, dorado |
| 4,7 kΩ | amarillo, violeta, rojo, dorado |
| 10 kΩ | marrón, negro, naranja, dorado |
| 22 kΩ | rojo, rojo, naranja, dorado |
| 47 kΩ | amarillo, violeta, naranja, dorado |
| 100 kΩ | marrón, negro, amarillo, dorado |
| 220 kΩ | rojo, rojo, amarillo, dorado |
El kit de 200 trae además 330 kΩ (naranja, naranja, amarillo, dorado); 470 kΩ (amarillo, violeta, amarillo, dorado); 1 MΩ (marrón, negro, verde, dorado).
¿Y qué resistencia necesito?
Depende del circuito. El caso más común al empezar es el de un LED: siempre necesita una resistencia para no quemarse, y su valor se calcula según la pila o fuente que uses. Te lo explicamos paso a paso en nuestra guía para calcular la resistencia para un LED.
Preguntas frecuentes
¿Y si no sé de qué lado empezar?
Busca la banda dorada o plateada y déjala a la derecha. Si la resistencia no tiene ninguna de las dos (o tienes dudas), mídela con un multímetro en la escala de ohmios.
¿Qué significa la banda dorada?
Es la tolerancia: ±5 %. Quiere decir que el valor real puede ser hasta un 5 % mayor o menor que el indicado. Por ejemplo, una de 1 kΩ puede medir entre 950 Ω y 1050 Ω. En la posición del multiplicador (tercera banda de 4), el dorado significa × 0,1.
¿Las resistencias tienen polaridad?
No. Una resistencia funciona igual conectada en cualquier sentido. El orden de las bandas solo sirve para leer su valor.
¿Qué quiere decir 1/4 W?
Es la potencia máxima que la resistencia puede disipar como calor: 0,25 W. En circuitos pequeños, como un LED con pilas, normalmente se usa mucho menos que eso. El tamaño no tiene relación con el valor en ohmios, sino con la potencia.
