  2. ULN2804 Matriz de Transistores Darlington de 8 Canales DIP-18

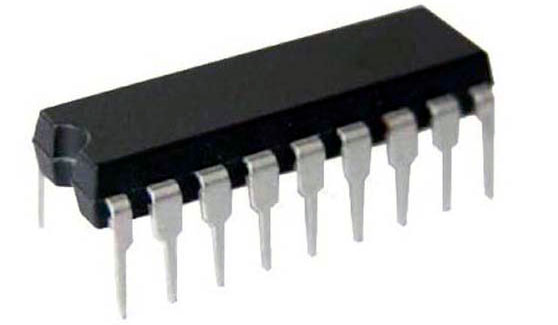

ULN2804 Matriz de Transistores Darlington de 8 Canales DIP-18

https://nanoparuro.com/web/image/product.template/2084/image_1920?unique=ac8cd1f

S/ 7.00 7.0 PEN S/ 7.00

S/ 7.00

Not Available For Sale

    Esta combinación no existe.

    Contáctenos

      Producto genérico compatible de uso educativo y prototipado
    Imágenes y colores referenciales
    Envío a todo el Perú: 1-5 días hábiles
    Términos y condiciones

    8 canales
    Cantidad
    500mA
    Corriente de salida
    50V
    Voltaje de salida

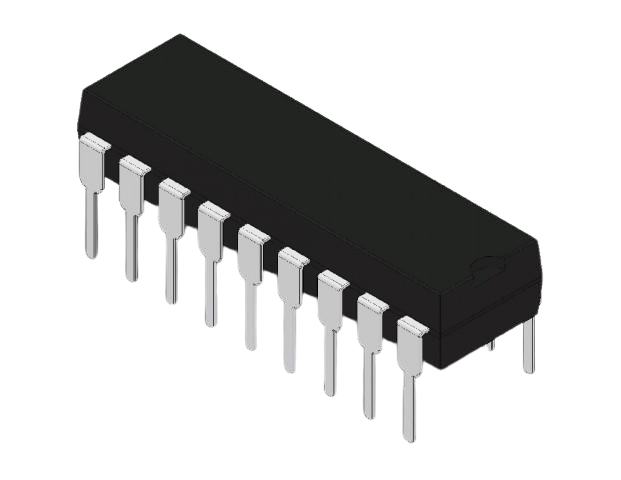

    DIP-18
    Encapsulado

    Matriz de 8 Transistores

    El ULN2804 es un arreglo de 8 transistores Darlington con emisores comunes y diodos de supresión integrados para cargas inductivas. Su función principal es actuar como intermediario entre tu microcontrolador y cargas de mayor potencia, como relés, solenoides, motores DC y luces LED, ya que el microcontrolador no puede entregar la corriente necesaria para moverlas directamente.

    A diferencia del ULN2803 (optimizado para TTL de 5V), el ULN2804 está diseñado para trabajar con lógica de alto voltaje (CMOS), lo que significa que sus entradas son más sensibles y pueden activarse con voltajes más altos, lo que lo hace ideal para sistemas que operan a 12V o 15V. Cada canal puede manejar una corriente de carga máxima de 500mA y soportar al menos 50V en estado apagado.

    El Kit Arduino Estudio Upgrade con Sensores y RFID es una solución completa para quienes desean explorar la electrónica, la robótica y la automatización con Arduino Uno R3. Con más de 20 sensores, módulos y actuadores, este kit es perfecto para estudiantes, makers y profesionales que buscan desarrollar proyectos avanzados.

    Incluye una pantalla LCD 16x2, un módulo RFID con tarjeta y llave, sensor de temperatura DHT11, joystick, sensor de nivel de agua, módulo relé, motores, displays, entre muchos otros componentes esenciales.

    Gracias a la gran variedad de sensores y módulos, este kit permite trabajar en proyectos de IoT, domótica, robótica, control de acceso y sistemas inteligentes. Además, es 100% compatible con Arduino IDE, por lo que solo necesitas conectar tu placa y empezar a programar.

    Es la mejor opción para aprender, experimentar y llevar tus conocimientos al siguiente nivel.

    • 1x Arduino Uno R3 con cable USB
    • 1x Pantalla LCD 16x2
    • 1x Módulo RFID con tarjeta y llave
    • 1x Módulo joystick
    • 1x Módulo teclado x16
    • 1x Módulo RTC DS1302
    • 1x Sensor de nivel de agua
    • 1x Sensor de temperatura y humedad DHT11
    • 1x Módulo LED RGB
    • 1x Módulo driver de motor ULN2003
    • 1x Motor de pasos 28BYJ-48
    • 1x Módulo de 1 relé
    • 1x Protoboard
    • 1x Set de 65 jumpers Macho- Macho
    • 10x Cable jumper Macho-Hembra
    • 1x Sensor de sonido KY-037
    • 1x Control remoto
    • 1x Potenciómetro de 10K
    • 1x Display de 7 segmentos (1 dígito)
    • 1x Display multiplexado (4 dígitos)
    • 1x Display matriz de puntos led
    • 1x Servomotor SG90
    • 2x Buzzer
    • 2x Ball Switches
    • 3x LDR
    • 5x Switches con tapa
    • 1x Cable de batería 9V con plug
    • 15x LEDs de colores
    • 30x Resistencias
    • 1x Sensor de flama
    • 1x Sensor IR receptor
    • 1x Integrado 74HC595
    • 1x Sensor de temperatura LM35DZ

    ✅ Matriz de 8 transistores Darlington.
    ✅ 8 canales independientes.
    ✅ Corriente de salida: 500mA por canal.
    ✅ Voltaje de salida: hasta 50V. ​
    ✅ Diodos de protección internos.
    ✅ Optimizado para lógica CMOS.
    ✅ Ideal para controlar relés y motores.
    ✅ Perfecto para proyectos con Arduino.

    La diferencia principal es la lógica de entrada. El ULN2804 está diseñado para lógica CMOS (alto voltaje), por lo que sus entradas son más sensibles y pueden activarse con voltajes más altos (como 12V o 15V). El ULN2803 está optimizado para lógica TTL de 5V.

    Tiene 18 pines: 8 para las entradas (conectadas a los pines del Arduino), 8 para las salidas (conectadas a las cargas), 1 para GND y 1 para el común de los diodos (que se conecta al positivo de la alimentación de las cargas).

    Sí, es ideal para Arduino. El Arduino envía las señales a las entradas y el ULN2804 se encarga de activar las cargas. Solo debes asegurarte de que la corriente de la carga no exceda los 500mA por canal (o usar varios canales en paralelo).


    El Arduino Uno R3 CH340 mantiene todas las características del Arduino Uno original, pero en lugar del chip FTDI o ATmega16U2 para la conexión USB, usa el CH340, lo que permite reducir costos sin afectar el rendimiento. La única diferencia práctica es que se necesita instalar el driver CH340, lo cual es rápido y fácil (solo lo haces una vez en tu PC).

    Si buscas una placa de desarrollo económica, funcional y confiable, esta es una excelente opción para tus proyectos.

    No, la instalación es muy fácil. Solo debes descargar el driver CH340, instalarlo en tu computadora y listo. Es un proceso que se hace una sola vez y después puedes programar la placa sin problemas en el Arduino IDE.
    Tutorial de instalación: Cómo instalar el driver CH340
    Link de instalación: Driver CH340

    Sí, el Arduino Uno R3 CH340 es totalmente compatible con módulos, sensores y shields diseñados para el Arduino Uno original. Puedes usarlo en proyectos de robótica, automatización, IoT y más sin ninguna limitación.

    El Arduino Uno R3 CH340 mantiene todas las características del Arduino Uno original, pero en lugar del chip FTDI o ATmega16U2 para la conexión USB, usa el CH340, lo que permite reducir costos sin afectar el rendimiento. La única diferencia práctica es que se necesita instalar el driver CH340, lo cual es rápido y fácil (solo lo haces una vez en tu PC).

    Si buscas una placa de desarrollo económica, funcional y confiable, esta es una excelente opción para tus proyectos.

    Sí, el Arduino Uno R3 CH340 es totalmente compatible con módulos, sensores y shields diseñados para el Arduino Uno original. Puedes usarlo en proyectos de robótica, automatización, IoT y más sin ninguna limitación.

    Especificaciones técnicas

      TipoMatriz de transistores Darlington
      ModeloULN2804
      EncapsuladoDIP-18
      Voltaje de salida50V
      Corriente de salida500mA por canal
      Canales8
      Lógica de entradaCMOS (alto voltaje)
      Temperatura de funcionamiento-20°C a +85°C
      AplicacionesRobótica, domótica, control de relés, proyectos
