Cómo conectar tu Arduino Uno: Guía completa de pines

¡Bienvenido al emocionante mundo de la electrónica!

Si eres nuevo en el universo de Arduino Uno y estás ansioso por aprender a aprovechar todas sus capacidades, has llegado al lugar adecuado. En esta guía completa, te ayudaremos a comprender y conectar correctamente los pines de tu Arduino Uno, permitiéndote dar vida a tus proyectos y convertir tus ideas en realidad.

Antes de sumergirnos en los detalles de cada pin, es importante tener una comprensión básica de qué es un Arduino Uno. Si deseas obtener más información sobre este fascinante microcontrolador, te recomiendo que revises nuestro artículo anterior: "Primer acercamiento con Arduino". Una vez que hayas adquirido ese conocimiento fundamental, estarás listo para dar el siguiente paso y explorar las conexiones de pines del Arduino Uno.

Sin más preámbulos, adentrémonos en esta guía completa de pines de Arduino Uno, diseñada para ayudarte a comprender cómo utilizar y aprovechar al máximo este potente dispositivo.


Pines de Arduino Uno: Una guía completa

Antes de sumergirnos en los detalles de cada pin del Arduino Uno, es importante comprender la disposición física de los pines en la placa. El Arduino Uno tiene un total de 14 pines digitales y 6 pines analógicos. Además, hay pines de alimentación y tierra que son esenciales para el funcionamiento correcto de la placa.

Los pines digitales, marcados como D0 a D13, se utilizan para enviar o recibir señales digitales. Estos pines pueden ser configurados como entradas o salidas, lo que significa que pueden recibir información de otros componentes o enviar señales a otros dispositivos, respectivamente. Además, algunos de estos pines tienen funciones especiales adicionales, como interrupciones externas o capacidad de generar señales PWM (modulación por ancho de pulso).

Por otro lado, los pines analógicos, marcados como A0 a A5, se utilizan para medir valores analógicos, como sensores de temperatura o luz. Aunque estos pines se llaman analógicos, también se pueden usar como pines digitales según sea necesario.

Es importante destacar los pines de alimentación y tierra que proporcionan la energía necesaria para el Arduino Uno y otros componentes conectados. Los pines de alimentación incluyen 5V, 3.3V y VIN, mientras que los pines de tierra están marcados como GND.

Ahora que tienes una visión general de los diferentes tipos de pines en el Arduino Uno, profundicemos en cada uno de ellos y su funcionalidad:

  • Pines Digitales:
    1. D0 a D13: Estos pines son los pines digitales estándar de entrada/salida del Arduino Uno. Puedes configurarlos como entrada o salida según tus necesidades y utilizarlos para conectar sensores, actuadores, LED y otros dispositivos electrónicos.
    2. D0 y D1 (RX y TX): Estos pines se utilizan para la comunicación serial. RX (receptor) recibe datos y TX (transmisor) los envía. Son esenciales si deseas comunicarte con otros dispositivos usando UART (Universal Asynchronous Receiver-Transmitter).
    3. D2 y D3 (Interrupciones externas): Estos pines permiten la detección de eventos externos mediante interrupciones. Son útiles para responder rápidamente a señales o eventos específicos y realizar acciones en consecuencia.
    4. D3, D5, D6, D9, D10 y D11 (PWM): Estos pines tienen capacidad de generación de señales PWM. La modulación por ancho de pulso es útil para controlar la velocidad de motores, regular la intensidad de la luz de un LED, entre otros usos.
  • Pines Analógicos:
    1. A0 a A5: Estos pines permiten la lectura de valores analógicos utilizando el conversor analógico-digital (ADC) del Arduino Uno. Son ideales para conectar sensores que proporcionan datos en forma de voltajes analógicos.

Pines Arduino uno

Puede resultar abrumador al principio, pero a medida que adquieras experiencia y familiaridad con los pines de Arduino Uno, te resultará más sencillo trabajar con ellos. Aquí tienes algunos consejos para ayudarte a conectar correctamente los pines:

  1. Identificar los pines: Antes de comenzar a hacer las conexiones, asegúrate de tener una referencia clara de la ubicación y la numeración de los pines en tu placa Arduino Uno. Puedes encontrar diagramas y esquemas que más se acomoden a ti o recursos en línea confiables.

  2. Conexiones de potencia: Siempre es fundamental proporcionar una fuente de alimentación adecuada para tu Arduino Uno y los componentes que conectes a él. Conecta el pin de alimentación 5V o VIN a la fuente de alimentación correspondiente según los requisitos de tus dispositivos. No olvides conectar también los pines de tierra (GND) para completar el circuito.

  3. Conexiones digitales: Decide si necesitas configurar un pin como entrada o salida. Para establecer un pin como salida, utiliza una resistencia adecuada para limitar la corriente y conecta el dispositivo o componente que desees controlar. Si deseas utilizar un pin como entrada, conecta el componente de entrada (como un sensor) y, si es necesario, utiliza resistencias adicionales para establecer niveles lógicos.

  4. Conexiones analógicas: Si deseas leer valores analógicos de sensores, conecta el pin analógico correspondiente al pin de salida del sensor. Es posible que necesites utilizar resistencias de carga o ajustar las conexiones según las especificaciones del sensor.

Aspectos importantes para utilizar Arduino Uno

Para utilizar Arduino Uno de manera efectiva, es importante comprender algunos aspectos clave sobre su conexión, puertos y señales visuales de funcionamiento. A continuación, se detallan estos aspectos:

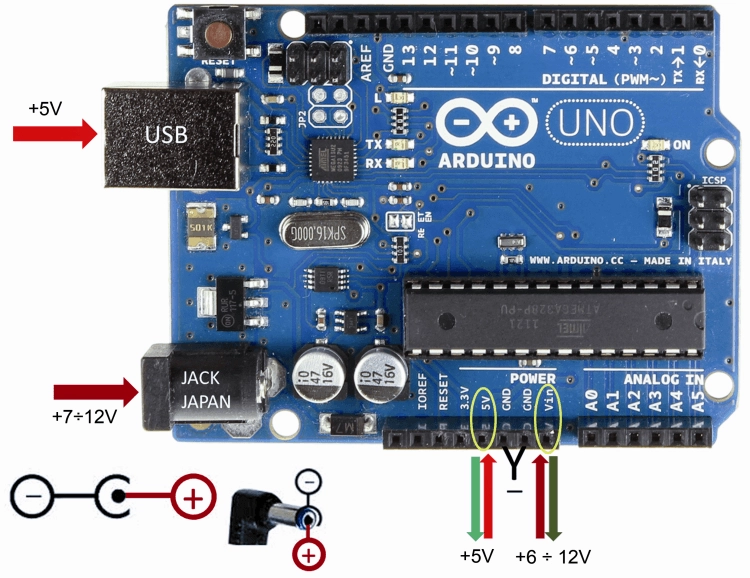

  1. Conexión de alimentación: Arduino Uno se puede alimentar a través de un cable USB o mediante una fuente de alimentación externa. Para conectarlo mediante USB, utiliza un cable USB tipo A a tipo B y conéctalo al puerto USB de tu computadora. Si deseas utilizar una fuente de alimentación externa, asegúrate de que proporcione una tensión de 7 a 12V y conecta el cable adecuado al conector de alimentación (jack) de Arduino Uno.

  2. Puertos y conectores: a) Puerto USB: Utilizado para conectar Arduino Uno a tu computadora y cargar programas. b) Conector de alimentación (jack): Permite la conexión de una fuente de alimentación externa. c) Pines de entrada/salida (I/O): Los pines digitales y analógicos mencionados anteriormente, utilizados para conectar componentes electrónicos y realizar interacciones. d) Conectores ICSP: Permiten la programación y la comunicación con otros dispositivos.

  3. Botón de reset: Arduino Uno cuenta con un botón de reset, que reinicia el programa en ejecución. Puedes presionarlo para reiniciar tu código o poner tu placa en modo de espera para cargar un nuevo programa.

  4. Indicadores visuales: a) LED de encendido: Arduino Uno cuenta con un LED de encendido que se ilumina cuando está correctamente alimentado. b) LED de estado: Otro LED en la placa puede utilizarse para indicar estados específicos programados en tu código.

  5. Tensión de funcionamiento: Arduino Uno funciona con una tensión de alimentación de 5V. Asegúrate de proporcionar una alimentación adecuada a través del cable USB o una fuente de alimentación externa compatible.

  6. Verificación de funcionamiento: Para comprobar si Arduino Uno está funcionando correctamente, puedes observar los indicadores visuales mencionados anteriormente. El LED de encendido debe iluminarse cuando la placa está alimentada, y el LED de estado puede parpadear o mantenerse encendido según el programa cargado.

Recuerda consultar la hoja de datos de los componentes adicionales que utilices y seguir las recomendaciones específicas para cada uno de ellos. Además, utiliza cables de conexión adecuados y asegúrate de que las conexiones estén firmes y seguras.

¡Ahora estás listo para empezar a explorar el emocionante mundo de Arduino Uno y crear tus propios proyectos electrónicos! No dudes en experimentar, investigar y aprender de los recursos disponibles para ampliar tus habilidades y conocimientos.

Recuerda que la práctica constante y la curiosidad son fundamentales para convertirte en un experto en Arduino Uno. ¡Diviértete y disfruta del viaje hacia la creación de proyectos electrónicos increíbles con tu Arduino Uno! No olvides dejarnos un comentario para decirnos cómo te sirvió nuestra guía sobre cómo conectar tu Arduino Uno.
