  2. Modulo Driver de Motor de Pasos Nema 17/23 Microstep Driver 42VDC 4Amp (TB6600)

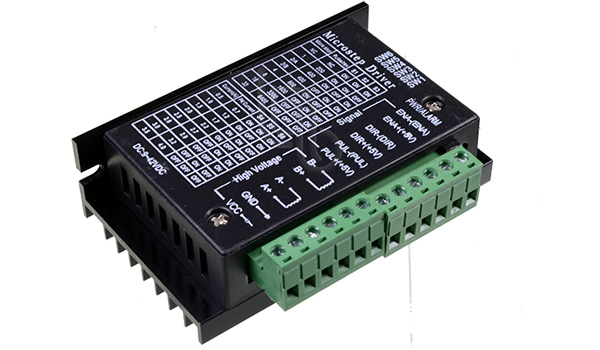

Modulo Driver de Motor de Pasos Nema 17/23 Microstep Driver 42VDC 4Amp (TB6600)

https://nanoparuro.com/web/image/product.template/1623/image_1920?unique=45cbd6c

S/ 45.00 45.0 PEN S/ 45.00

S/ 45.00

Not Available For Sale

    Esta combinación no existe.

    Contáctenos

      Producto genérico compatible de uso educativo y prototipado
    Imágenes referenciales
    Envío a todo el Perú: 1-5 días hábiles
    Términos y condiciones

    9V-42V
    Tensión de alimentación
    4A
    Corriente máxima de pico
    7Nivel
    Microstepping
    17/23
    Motores de pasos bipolares

    Modulo Driver

    El Modulo Driver de Motor de Pasos TB6600 es una interfaz de potencia de alto rendimiento diseñada para el control preciso de motores paso a paso bipolares. Equipado con el chip TB6600 y encapsulado en una carcasa metálica con disipador térmico, este controlador es capaz de suministrar hasta 3.5A de corriente continua por fase y alcanzar picos de hasta 4.0A, permitiendo maniobrar motores exigentes del tipo NEMA 17 y NEMA 23.

    Integra 7 resoluciones de micropasos configurables que permiten dividir el paso del motor para lograr un desplazamiento fluido, silencioso y sin resonancias mecánicas. Sus entradas lógicas aisladas mediante optoacopladores de alta velocidad protegen las tarjetas de control frente a ruidos electromagnéticos y transitorios.

    El Kit Arduino Estudio Upgrade con Sensores y RFID es una solución completa para quienes desean explorar la electrónica, la robótica y la automatización con Arduino Uno R3. Con más de 20 sensores, módulos y actuadores, este kit es perfecto para estudiantes, makers y profesionales que buscan desarrollar proyectos avanzados.

    Incluye una pantalla LCD 16x2, un módulo RFID con tarjeta y llave, sensor de temperatura DHT11, joystick, sensor de nivel de agua, módulo relé, motores, displays, entre muchos otros componentes esenciales.

    Gracias a la gran variedad de sensores y módulos, este kit permite trabajar en proyectos de IoT, domótica, robótica, control de acceso y sistemas inteligentes. Además, es 100% compatible con Arduino IDE, por lo que solo necesitas conectar tu placa y empezar a programar.

    Es la mejor opción para aprender, experimentar y llevar tus conocimientos al siguiente nivel.

    • 1x Arduino Uno R3 con cable USB
    • 1x Pantalla LCD 16x2
    • 1x Módulo RFID con tarjeta y llave
    • 1x Módulo joystick
    • 1x Módulo teclado x16
    • 1x Módulo RTC DS1302
    • 1x Sensor de nivel de agua
    • 1x Sensor de temperatura y humedad DHT11
    • 1x Módulo LED RGB
    • 1x Módulo driver de motor ULN2003
    • 1x Motor de pasos 28BYJ-48
    • 1x Módulo de 1 relé
    • 1x Protoboard
    • 1x Set de 65 jumpers Macho- Macho
    • 10x Cable jumper Macho-Hembra
    • 1x Sensor de sonido KY-037
    • 1x Control remoto
    • 1x Potenciómetro de 10K
    • 1x Display de 7 segmentos (1 dígito)
    • 1x Display multiplexado (4 dígitos)
    • 1x Display matriz de puntos led
    • 1x Servomotor SG90
    • 2x Buzzer
    • 2x Ball Switches
    • 3x LDR
    • 5x Switches con tapa
    • 1x Cable de batería 9V con plug
    • 15x LEDs de colores
    • 30x Resistencias
    • 1x Sensor de flama
    • 1x Sensor IR receptor
    • 1x Integrado 74HC595
    • 1x Sensor de temperatura LM35DZ

    ✅ Control de Motores Bipolares: Compatible con motores paso a paso de 2 y 4 fases (NEMA 17, NEMA 23).
    ✅ Limitación de Corriente Configurable: Ajuste mediante interruptores DIP para proteger el motor contra sobrecalentamiento.
    ✅ Aislamiento Optoacoplado de Alta Velocidad: Entradas de señal aisladas (PUL, DIR, ENA) para prevenir ruidos e interferencias en la lógica de control.
    ✅ 7 Resoluciones de Microstep: Selección de divisiones de paso para movimientos de alta resolución y baja vibración.
    ✅ Protecciones Eléctricas Avanzadas: Protección contra sobrecorriente, sobretemperatura y caídas de voltaje.
    ✅ Disipador Integrado de Aluminio: Chasis estriado para una disipación pasiva eficiente en jornadas continuas de trabajo.
    ✅ Compatibilidad de Control TTL 5V: Operable mediante señales de pulso/dirección desde Arduino, GRBL, Mach3, PLC o microcontroladores.

    La configuración se realiza posicionando los 6 interruptores DIP laterales en ON u OFF. En la cubierta metálica del driver se encuentra impresa la tabla de combinación para seleccionar la corriente límite (DIP 4, 5 y 6) y la resolución de micropasos (DIP 1, 2 y 3).

    Permite dividir los pasos estándar del motor (habitualmente 200 pasos/vuelta) en fracciones más pequeñas (hasta 1/32). Esto resulta en un movimiento mucho más suave, minimiza el ruido acústico y elimina la resonancia a bajas velocidades.

    ¿Se puede utilizar con señales lógicas de 3.3V (como ESP32 o Raspberry Pi)?

    Las entradas optoacopladas están diseñadas nativamente para señales de 5V TTL. Al trabajar con microcontroladores de 3.3V, se recomienda interponer un convertidor de nivel lógico o resistencias en serie adecuadas para asegurar la activación del optoacoplador.


    El Arduino Uno R3 CH340 mantiene todas las características del Arduino Uno original, pero en lugar del chip FTDI o ATmega16U2 para la conexión USB, usa el CH340, lo que permite reducir costos sin afectar el rendimiento. La única diferencia práctica es que se necesita instalar el driver CH340, lo cual es rápido y fácil (solo lo haces una vez en tu PC).

    Si buscas una placa de desarrollo económica, funcional y confiable, esta es una excelente opción para tus proyectos.

    No, la instalación es muy fácil. Solo debes descargar el driver CH340, instalarlo en tu computadora y listo. Es un proceso que se hace una sola vez y después puedes programar la placa sin problemas en el Arduino IDE.
    Tutorial de instalación: Cómo instalar el driver CH340
    Link de instalación: Driver CH340

    Sí, el Arduino Uno R3 CH340 es totalmente compatible con módulos, sensores y shields diseñados para el Arduino Uno original. Puedes usarlo en proyectos de robótica, automatización, IoT y más sin ninguna limitación.

    El Arduino Uno R3 CH340 mantiene todas las características del Arduino Uno original, pero en lugar del chip FTDI o ATmega16U2 para la conexión USB, usa el CH340, lo que permite reducir costos sin afectar el rendimiento. La única diferencia práctica es que se necesita instalar el driver CH340, lo cual es rápido y fácil (solo lo haces una vez en tu PC).

    Si buscas una placa de desarrollo económica, funcional y confiable, esta es una excelente opción para tus proyectos.

    Sí, el Arduino Uno R3 CH340 es totalmente compatible con módulos, sensores y shields diseñados para el Arduino Uno original. Puedes usarlo en proyectos de robótica, automatización, IoT y más sin ninguna limitación.

    Especificaciones técnicas

      Chip Principal Toshiba TB6600HG
      Tensión de Alimentación DC 9V – 42V (Rango operativo sugerido: 12V – 40V)
      Corriente de Salida 0.5A a 3.5A continua
      Corriente de Entrada 1A a 4A
      Resoluciones de Micropaso 1, 1/2, 1/4, 1/8, 1/16, 1/32 (7 modos)
      Señal de Control 5V TTL (Pulso / Dirección / Habilitación)
      Temperatura de Funcionamiento -10 °C a 45 °C
      Temperatura de Almacenamiento -40 °C a 70 °C
