  3. Rele de Bobina de 05 VDC 5pines SPDT 10A 250 VAC (SRD-05VDC-SL-C)

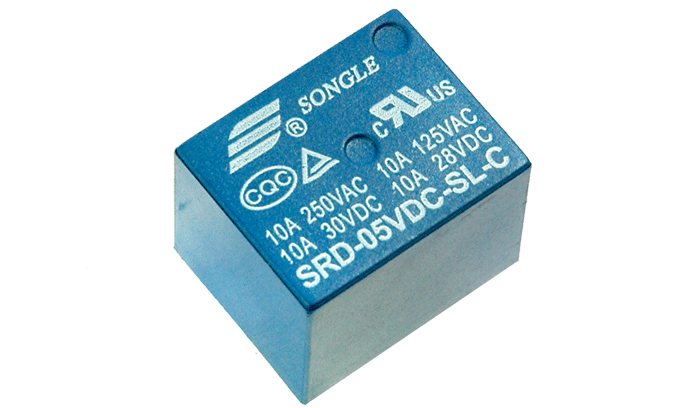

Rele de Bobina de 05 VDC 5pines SPDT 10A 250 VAC (SRD-05VDC-SL-C)

https://nanoparuro.com/web/image/product.template/171/image_1920?unique=7da5c0d

S/ 3.00 3.0 PEN S/ 3.00

S/ 3.00

Not Available For Sale

    Esta combinación no existe.

    Contáctenos

      Producto genérico compatible de uso educativo y prototipado
    Imágenes y colores referenciales
    Envío a todo el Perú: 1-5 días hábiles
    Términos y condiciones

    5 pines
    Terminales
    SPDT
    Configuración
    10A
    Corriente máxima
    5V DC
    Voltaje de bobina

    Relé SRD-05VDC

    El Relé SRD-05VDC fabricado por Songle puede manejar cargas de hasta 250V/10A. Su pequeño tamaño lo hace ideal para diseños donde el tamaño es importante. Su función principal es aislar eléctricamente el circuito de control del circuito de potencia, permitiendo que un microcontrolador (como Arduino) controle dispositivos de alto consumo.

    Su funcionamiento se basa en una bobina electromagnética que, al recibir los 5V DC, genera un campo magnético que atrae un contacto móvil, cerrando o abriendo el circuito de carga. Tiene 5 pines: dos para la bobina (control), uno común (COM), uno normalmente abierto (NO) y uno normalmente cerrado (NC). Soporta una corriente de 10A y un voltaje de hasta 240VAC o 30VDC. La corriente necesaria para la activación es de 75mA.

    El Kit Arduino Estudio Upgrade con Sensores y RFID es una solución completa para quienes desean explorar la electrónica, la robótica y la automatización con Arduino Uno R3. Con más de 20 sensores, módulos y actuadores, este kit es perfecto para estudiantes, makers y profesionales que buscan desarrollar proyectos avanzados.

    Incluye una pantalla LCD 16x2, un módulo RFID con tarjeta y llave, sensor de temperatura DHT11, joystick, sensor de nivel de agua, módulo relé, motores, displays, entre muchos otros componentes esenciales.

    Gracias a la gran variedad de sensores y módulos, este kit permite trabajar en proyectos de IoT, domótica, robótica, control de acceso y sistemas inteligentes. Además, es 100% compatible con Arduino IDE, por lo que solo necesitas conectar tu placa y empezar a programar.

    Es la mejor opción para aprender, experimentar y llevar tus conocimientos al siguiente nivel.

    • 1x Arduino Uno R3 con cable USB
    • 1x Pantalla LCD 16x2
    • 1x Módulo RFID con tarjeta y llave
    • 1x Módulo joystick
    • 1x Módulo teclado x16
    • 1x Módulo RTC DS1302
    • 1x Sensor de nivel de agua
    • 1x Sensor de temperatura y humedad DHT11
    • 1x Módulo LED RGB
    • 1x Módulo driver de motor ULN2003
    • 1x Motor de pasos 28BYJ-48
    • 1x Módulo de 1 relé
    • 1x Protoboard
    • 1x Set de 65 jumpers Macho- Macho
    • 10x Cable jumper Macho-Hembra
    • 1x Sensor de sonido KY-037
    • 1x Control remoto
    • 1x Potenciómetro de 10K
    • 1x Display de 7 segmentos (1 dígito)
    • 1x Display multiplexado (4 dígitos)
    • 1x Display matriz de puntos led
    • 1x Servomotor SG90
    • 2x Buzzer
    • 2x Ball Switches
    • 3x LDR
    • 5x Switches con tapa
    • 1x Cable de batería 9V con plug
    • 15x LEDs de colores
    • 30x Resistencias
    • 1x Sensor de flama
    • 1x Sensor IR receptor
    • 1x Integrado 74HC595
    • 1x Sensor de temperatura LM35DZ

    ✅ Relé electromecánico de 5 pines.
    ✅ Voltaje de bobina: 5V DC.
    ✅ Configuración SPDT (un polo, doble tiro).
    ✅ Corriente máxima: 10A.
    ✅ Voltaje máximo: 240VAC / 30VDC.
    ✅ Aislamiento eléctrico entre control y carga.
    ✅ Ideal para domótica y automatización.
    ✅ Construcción robusta y duradera.

    Sí, es necesario. El driver puede ser un simple transistor BJT NPN (2N2222, BC537) o utilizar un integrado como el ULN2803 o ULN2003. Este relé trabaja con 5V DC, por lo que se puede alimentar con la misma fuente del sistema de control.

    Se recomienda utilizar condensadores bypass en la alimentación (10uF/100uF) y un diodo (1N4007) en modo flyback en paralelo con la bobina del relé. Esto protege el circuito de los picos de voltaje generados al desactivar la bobina.

    ¿Cómo se conecta la carga a este relé?

    La carga se conecta entre el pin común (COM) y el pin normalmente abierto (NO) si quieres que se encienda al activar el relé, o entre COM y el normalmente cerrado (NC) si quieres que se apague al activar el relé.


    El Arduino Uno R3 CH340 mantiene todas las características del Arduino Uno original, pero en lugar del chip FTDI o ATmega16U2 para la conexión USB, usa el CH340, lo que permite reducir costos sin afectar el rendimiento. La única diferencia práctica es que se necesita instalar el driver CH340, lo cual es rápido y fácil (solo lo haces una vez en tu PC).

    Si buscas una placa de desarrollo económica, funcional y confiable, esta es una excelente opción para tus proyectos.

    No, la instalación es muy fácil. Solo debes descargar el driver CH340, instalarlo en tu computadora y listo. Es un proceso que se hace una sola vez y después puedes programar la placa sin problemas en el Arduino IDE.
    Tutorial de instalación: Cómo instalar el driver CH340
    Link de instalación: Driver CH340

    Sí, el Arduino Uno R3 CH340 es totalmente compatible con módulos, sensores y shields diseñados para el Arduino Uno original. Puedes usarlo en proyectos de robótica, automatización, IoT y más sin ninguna limitación.

    El Arduino Uno R3 CH340 mantiene todas las características del Arduino Uno original, pero en lugar del chip FTDI o ATmega16U2 para la conexión USB, usa el CH340, lo que permite reducir costos sin afectar el rendimiento. La única diferencia práctica es que se necesita instalar el driver CH340, lo cual es rápido y fácil (solo lo haces una vez en tu PC).

    Si buscas una placa de desarrollo económica, funcional y confiable, esta es una excelente opción para tus proyectos.

    Sí, el Arduino Uno R3 CH340 es totalmente compatible con módulos, sensores y shields diseñados para el Arduino Uno original. Puedes usarlo en proyectos de robótica, automatización, IoT y más sin ninguna limitación.

    Especificaciones técnicas

      TipoRelé electromecánico
      ModeloSRD-05VDC-SL-C
      ConfiguraciónSPDT (un polo, doble tiro)
      Voltaje de bobina5V DC
      Corriente de bobina75 mA
      Corriente máxima10A
      Voltaje máximo240VAC / 30VDC
      Pines5
      Tiempo de acción10 ms / 5 ms
      AplicacionesDomótica, robótica, control de cargas, proyectos
