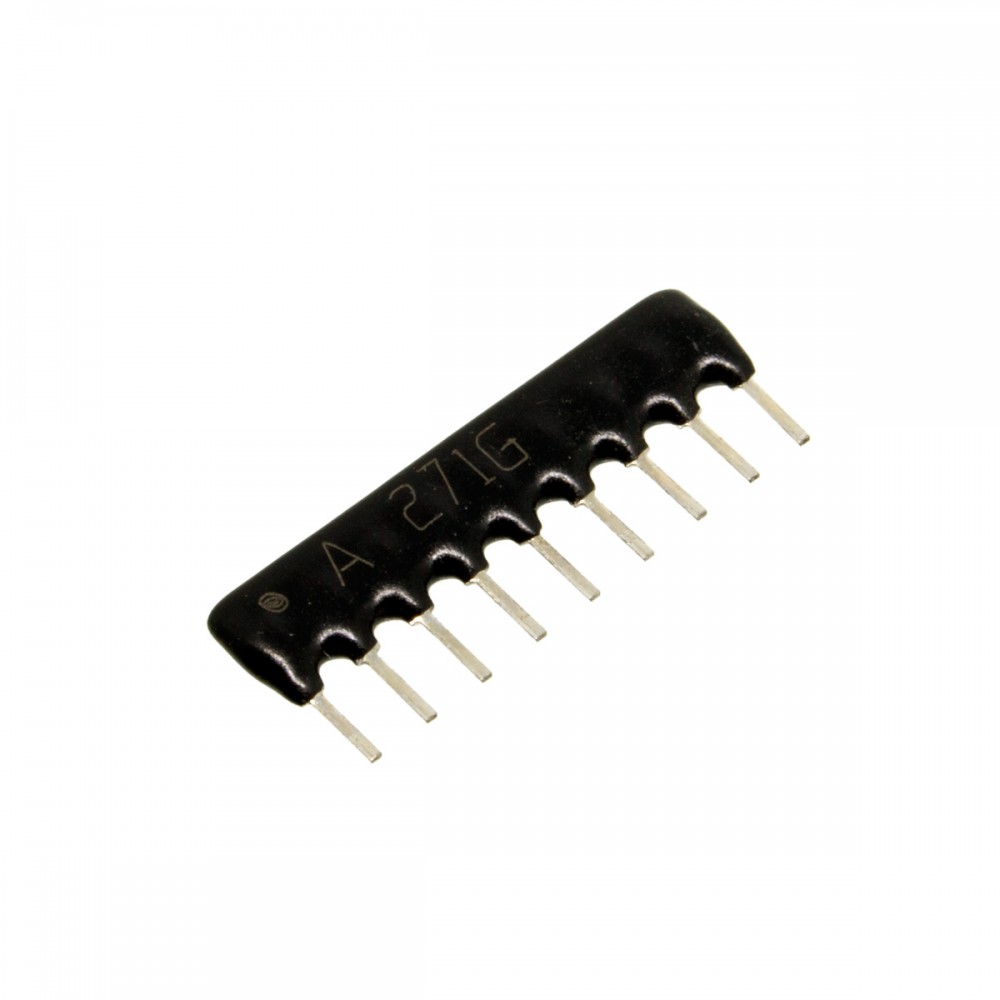

Resistencia Integrada 9pines Array
Cantidad
Conexión
Tipo
Cantidad
Resistencia Integrada
La Resistencia Integrada (también conocida como array de resistencia) es un arreglo de resistencias del mismo valor conectadas con un pin en común. Su función principal es proporcionar múltiples resistencias en un solo encapsulado, lo que simplifica el diseño y el ensamblaje de circuitos, ahorrando espacio en la placa de circuito impreso.
Su funcionamiento se basa en un pin común (generalmente el pin 1) que se conecta a VCC o GND, y 8 pines individuales que corresponden a cada resistencia. Al aplicar una señal a un pin individual, la corriente pasa a través de la resistencia correspondiente y llega al pin común. Esto es ideal para pull-ups o pull-downs en buses de datos, limitación de corriente en LEDs y divisores de voltaje múltiples. Está disponible en varios valores (1K, 2.2K, 5.6K, 10K, 470Ω).
Especificaciones técnicas
| Tipo | Array de resistencias |
| Pines | 9 (1 común + 8 resistencias) |
| Valores disponibles | 1KΩ, 2.2KΩ, 5.6KΩ, 10KΩ, 470Ω |
| Encapsulado | SIP-9 (Single In-line Package) |
| Tipo de montaje | Through-hole |
| Tolerancia | ±5% (típica) |
| Temperatura de operación | -55°C a +125°C |
| Aplicaciones | Pull-ups, pull-downs, limitación de corriente, proyectos |
