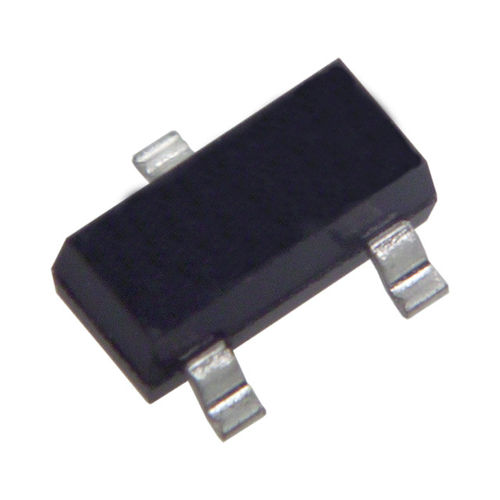

  2. 3906-smd PNP Transistor de uso general SMD-40V -200mA

3906-smd PNP Transistor de uso general SMD-40V -200mA

https://nanoparuro.com/web/image/product.template/860/image_1920?unique=286dfb7

S/ 0.50 0.5 PEN S/ 0.50

S/ 0.50

Not Available For Sale

    Esta combinación no existe.

    Contáctenos

      Producto genérico compatible de uso educativo y prototipado
    Imágenes y colores referenciales
    Envío a todo el Perú: 1-5 días hábiles
    Términos y condiciones

    200mA
    Corriente del colector
    40V
    Voltaje colector-emisor
    PNP
    Polaridad
    SOT-23
    Encapsulado

    Conmutación y Amplificación Complementaria

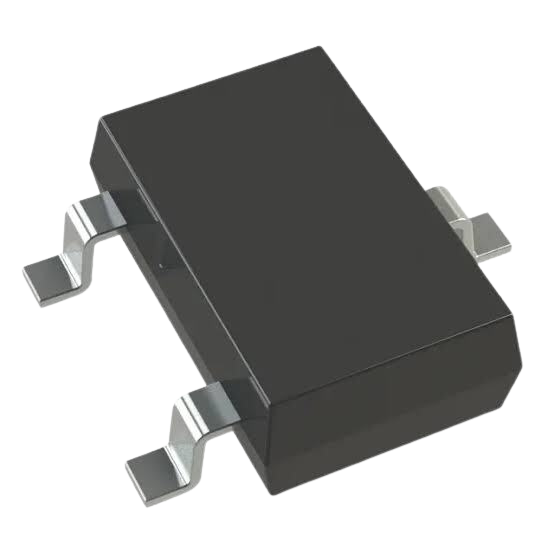

    El Transistor 3906 SMD (modelo MMBT3906LT1G) es un transistor bipolar de unión (BJT) tipo PNP construido en material de silicio y encapsulado en formato SOT-23 (montaje superficial). Su función principal es amplificar señales o actuar como un interruptor electrónico para controlar cargas, lo que lo hace ideal para amplificadores de salida de audio y otras aplicaciones de conmutación.

    Su funcionamiento se basa en el control de la corriente del colector mediante la corriente de base, pero a diferencia del transistor NPN, el PNP se activa cuando la base se conecta a un nivel bajo (0V). Con un voltaje colector-emisor de -40V y una corriente de colector de -200mA, este transistor es ideal para conmutar cargas de baja potencia y para amplificar señales débiles. Su ganancia de corriente (hFE) de 300 garantiza una amplificación eficiente.

    El Kit Arduino Estudio Upgrade con Sensores y RFID es una solución completa para quienes desean explorar la electrónica, la robótica y la automatización con Arduino Uno R3. Con más de 20 sensores, módulos y actuadores, este kit es perfecto para estudiantes, makers y profesionales que buscan desarrollar proyectos avanzados.

    Incluye una pantalla LCD 16x2, un módulo RFID con tarjeta y llave, sensor de temperatura DHT11, joystick, sensor de nivel de agua, módulo relé, motores, displays, entre muchos otros componentes esenciales.

    Gracias a la gran variedad de sensores y módulos, este kit permite trabajar en proyectos de IoT, domótica, robótica, control de acceso y sistemas inteligentes. Además, es 100% compatible con Arduino IDE, por lo que solo necesitas conectar tu placa y empezar a programar.

    Es la mejor opción para aprender, experimentar y llevar tus conocimientos al siguiente nivel.

    • 1x Arduino Uno R3 con cable USB
    • 1x Pantalla LCD 16x2
    • 1x Módulo RFID con tarjeta y llave
    • 1x Módulo joystick
    • 1x Módulo teclado x16
    • 1x Módulo RTC DS1302
    • 1x Sensor de nivel de agua
    • 1x Sensor de temperatura y humedad DHT11
    • 1x Módulo LED RGB
    • 1x Módulo driver de motor ULN2003
    • 1x Motor de pasos 28BYJ-48
    • 1x Módulo de 1 relé
    • 1x Protoboard
    • 1x Set de 65 jumpers Macho- Macho
    • 10x Cable jumper Macho-Hembra
    • 1x Sensor de sonido KY-037
    • 1x Control remoto
    • 1x Potenciómetro de 10K
    • 1x Display de 7 segmentos (1 dígito)
    • 1x Display multiplexado (4 dígitos)
    • 1x Display matriz de puntos led
    • 1x Servomotor SG90
    • 2x Buzzer
    • 2x Ball Switches
    • 3x LDR
    • 5x Switches con tapa
    • 1x Cable de batería 9V con plug
    • 15x LEDs de colores
    • 30x Resistencias
    • 1x Sensor de flama
    • 1x Sensor IR receptor
    • 1x Integrado 74HC595
    • 1x Sensor de temperatura LM35DZ

    ✅ Transistor bipolar PNP de uso general. .
    ✅ Encapsulado SOT-23 (SMD).
    ✅ Voltaje colector-emisor: -40V.
    ✅ Corriente de colector: -200mA.
    ✅ Ganancia de corriente (hFE): 300.
    ✅ Ideal para amplificación y conmutación.
    ✅ Perfecto para circuitos complementarios (con NPN).
    ✅ Construcción robusta y duradera.

    La diferencia principal es la polaridad y la forma de activación. Un NPN se activa con un nivel alto (1) en la base y la corriente fluye del colector al emisor. Un PNP (como este) se activa con un nivel bajo (0) en la base y la corriente fluye del emisor al colector.

    Sirve para amplificar señales o actuar como un interruptor electrónico. Se usa comúnmente para controlar cargas (como relés, LEDs o motores) desde un microcontrolador, o para amplificar señales de audio.

    ¿Puedo usarlo con Arduino?

    Sí, es ideal para Arduino. Puedes usarlo como interruptor para controlar cargas de mayor voltaje o corriente. El Arduino envía un nivel bajo (0V) a la base para activar el transistor. Solo necesitas una resistencia en la base para limitar la corriente.


    El Arduino Uno R3 CH340 mantiene todas las características del Arduino Uno original, pero en lugar del chip FTDI o ATmega16U2 para la conexión USB, usa el CH340, lo que permite reducir costos sin afectar el rendimiento. La única diferencia práctica es que se necesita instalar el driver CH340, lo cual es rápido y fácil (solo lo haces una vez en tu PC).

    Si buscas una placa de desarrollo económica, funcional y confiable, esta es una excelente opción para tus proyectos.

    No, la instalación es muy fácil. Solo debes descargar el driver CH340, instalarlo en tu computadora y listo. Es un proceso que se hace una sola vez y después puedes programar la placa sin problemas en el Arduino IDE.
    Tutorial de instalación: Cómo instalar el driver CH340
    Link de instalación: Driver CH340

    Sí, el Arduino Uno R3 CH340 es totalmente compatible con módulos, sensores y shields diseñados para el Arduino Uno original. Puedes usarlo en proyectos de robótica, automatización, IoT y más sin ninguna limitación.

    El Arduino Uno R3 CH340 mantiene todas las características del Arduino Uno original, pero en lugar del chip FTDI o ATmega16U2 para la conexión USB, usa el CH340, lo que permite reducir costos sin afectar el rendimiento. La única diferencia práctica es que se necesita instalar el driver CH340, lo cual es rápido y fácil (solo lo haces una vez en tu PC).

    Si buscas una placa de desarrollo económica, funcional y confiable, esta es una excelente opción para tus proyectos.

    Sí, el Arduino Uno R3 CH340 es totalmente compatible con módulos, sensores y shields diseñados para el Arduino Uno original. Puedes usarlo en proyectos de robótica, automatización, IoT y más sin ninguna limitación.

    Especificaciones técnicas

      TipoTransistor bipolar PNP
      ModeloMMBT3906LT1G
      EncapsuladoSOT-23 (SMD)
      PolaridadPNP
      Voltaje colector-emisor-40V
      Voltaje colector-base-40V
      Voltaje emisor-base-5V
      Corriente del colector-200mA
      Ganancia de corriente (hFE)300
      Disipación de potencia300mW
      Frecuencia250MHz
      Temperatura de funcionamiento-55°C a +150°C
      AplicacionesAmplificación, conmutación, control de cargas, proyectos
