MAX7219-PCB Driver con Matriz de Leds 8x8 / 64
Módulo MAX7219 con matriz LED 8x8 para mostrar números, letras y gráficos con Arduino.

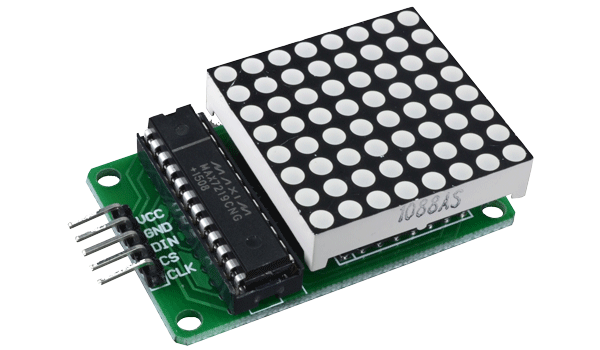

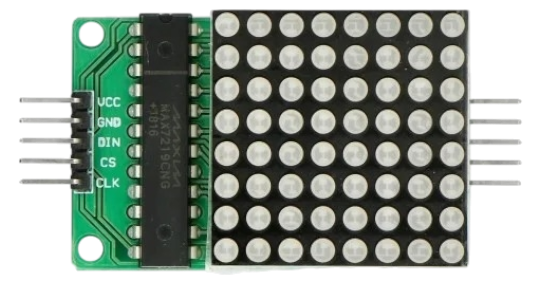

Módulo MAX7219 con matriz LED 8x8
El módulo MAX7219 con matriz de LEDs 8x8 es una solución compacta y eficiente para controlar 64 LEDs de forma sencilla usando solo unos pocos pines del microcontrolador. Gracias al chip MAX7219, este módulo se encarga internamente del multiplexado y control de corriente, reduciendo significativamente la carga de trabajo del microcontrolador.
Es ideal para mostrar números, letras, símbolos, animaciones simples y gráficos básicos, y es ampliamente utilizado en proyectos con Arduino, ESP32, ESP8266 y otros microcontroladores. Utiliza un protocolo de comunicación SPI simplificado, lo que permite encadenar múltiples módulos para crear pantallas más grandes.
El módulo viene montado en PCB, listo para usar, y suele incluir conectores para entrada y salida, facilitando la conexión en cascada de varias matrices sin cableado complejo.
Matriz de LEDs
LEDs totales
Voltaje de operación
Comunicación
Especificaciones técnicas
|
Chip controlador
|
MAX7219
|
|
Tipo de display
|
Matriz LED 8x8
|
|
Cantidad de LEDs
|
64
|
|
Voltaje de operación
|
5V DC
|
|
Corriente
|
Controlada internamente por el MAX7219
|
|
Interfaz de comunicación
|
SPI (DIN, CLK, CS)
|
|
Pines principales
|
VCC, GND, DIN, CS, CLK
|
|
Dimensiones del módulo
|
aprox. 32 mm × 32 mm
|
