  2. ENC-PCB Encoder Rotativo en placa impresa para Arduino (HW-040)

ENC-PCB Encoder Rotativo en placa impresa para Arduino (HW-040)

https://nanoparuro.com/web/image/product.template/331/image_1920?unique=a48d8f7

S/ 7.00 7.0 PEN S/ 7.00 IGV Incluido

S/ 7.00 IGV Incluido

Not Available For Sale

    Esta combinación no existe.

    Contáctenos

      Producto genérico compatible de uso educativo y prototipado
    Imágenes referenciales
    Envío a todo el Perú: 1-5 días hábiles
    Términos y condiciones

    20PPR
    Pulsos por vuelta
    3.3-5V
    Voltaje de operación
    360°
    Ángulo de giro

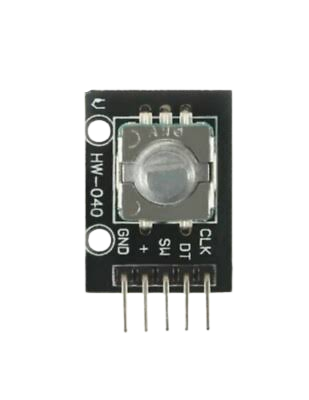

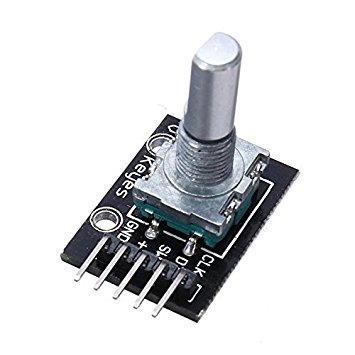

    Encoder  HW-040 ​

    El Encoder Rotativo HW-040 es la interfaz de control ideal para reemplazar potenciómetros analógicos en proyectos mecánicos, robóticos y de automatización. A diferencia de una resistencia variable convencional con tope físico, este encoder incremental permite girar indefinidamente en ambas direcciones (360°), convirtiendo el movimiento angular en impulsos digitales de cuadratura que el microcontrolador interpreta con alta precisión.

    Montado sobre una placa de circuito impreso con pines estandarizados a 2.54 mm, el módulo incluye un botón de selección que se activa al presionar el eje verticalmente. Su compatibilidad con plataformas como Arduino, ESP32, Raspberry Pi y PIC lo convierte en un componente esencial en laboratorios para diseñar paneles de control, interfaces hombre-máquina (HMI) y sistemas de selección de parámetros.

    El Kit Arduino Estudio Upgrade con Sensores y RFID es una solución completa para quienes desean explorar la electrónica, la robótica y la automatización con Arduino Uno R3. Con más de 20 sensores, módulos y actuadores, este kit es perfecto para estudiantes, makers y profesionales que buscan desarrollar proyectos avanzados.

    Incluye una pantalla LCD 16x2, un módulo RFID con tarjeta y llave, sensor de temperatura DHT11, joystick, sensor de nivel de agua, módulo relé, motores, displays, entre muchos otros componentes esenciales.

    Gracias a la gran variedad de sensores y módulos, este kit permite trabajar en proyectos de IoT, domótica, robótica, control de acceso y sistemas inteligentes. Además, es 100% compatible con Arduino IDE, por lo que solo necesitas conectar tu placa y empezar a programar.

    Es la mejor opción para aprender, experimentar y llevar tus conocimientos al siguiente nivel.

    • 1x Arduino Uno R3 con cable USB
    • 1x Pantalla LCD 16x2
    • 1x Módulo RFID con tarjeta y llave
    • 1x Módulo joystick
    • 1x Módulo teclado x16
    • 1x Módulo RTC DS1302
    • 1x Sensor de nivel de agua
    • 1x Sensor de temperatura y humedad DHT11
    • 1x Módulo LED RGB
    • 1x Módulo driver de motor ULN2003
    • 1x Motor de pasos 28BYJ-48
    • 1x Módulo de 1 relé
    • 1x Protoboard
    • 1x Set de 65 jumpers Macho- Macho
    • 10x Cable jumper Macho-Hembra
    • 1x Sensor de sonido KY-037
    • 1x Control remoto
    • 1x Potenciómetro de 10K
    • 1x Display de 7 segmentos (1 dígito)
    • 1x Display multiplexado (4 dígitos)
    • 1x Display matriz de puntos led
    • 1x Servomotor SG90
    • 2x Buzzer
    • 2x Ball Switches
    • 3x LDR
    • 5x Switches con tapa
    • 1x Cable de batería 9V con plug
    • 15x LEDs de colores
    • 30x Resistencias
    • 1x Sensor de flama
    • 1x Sensor IR receptor
    • 1x Integrado 74HC595
    • 1x Sensor de temperatura LM35DZ

    ✅ Navegación fluida en pantallas: Permite desplazarse por listas de opciones en pantallas LCD 16x2, displays OLED o TFT .
    ✅ Control de variables continuas: Ajuste preciso de velocidad en motores DC, niveles de volumen, brillo PWM de iluminación o consignas de temperatura.
    ✅ Detección de sentido de rotación: Las salidas desacopladas (CLK y DT) permiten al sistema detectar si el giro se realizó en sentido horario o antihorario.
    ✅ Ahorro de espacio en paneles: Integra el mando de ajuste rotativo y el botón de acción en un solo eje mecánico.
    ✅ Ahorro de espacio en paneles: Integra el mando de ajuste rotativo y el botón de acción en un solo eje mecánico.
    ✅ Fácil prototipado: Pines serigrafiados directamente en la PCB (GND, +, SW, DT, CLK) para conexión inmediata mediante cables Dupont hacia protoboard.

    El potenciómetro es analógico, varía su resistencia interna y tiene un límite físico de giro (aproximadamente 270° a 300°). El encoder HW-040 es un dispositivo digital de giro continuo (360° sin tope) que emite pulsos al rotar, permitiendo incrementar o decrementar valores lógicos por software de manera indefinida.

    Esto se debe al "rebote mecánico" (bouncing) que generan las platinas internas del encoder al hacer contacto. Se corrige por software añadiendo un filtrado por retardo (debounce) en el código, o por hardware agregando un pequeño condensador de 10nF a 100nF entre las líneas de señal (CLK/DT) y tierra (GND).

    ¿Cómo debo conectar los pines CLK y DT a mi tarjeta de desarrollo?

    Conecta + a 5V (o 3.3V), GND a Tierra, SW a una entrada digital para el botón, y los pines CLK y DT a dos pines de entrada digital del microcontrolador. Para lograr la lectura más fluida sin perder pulsos, se recomienda asignar el pin CLK a un pin que soporte interrupciones por hardware (como el Pin 2 o 3 en un Arduino Uno).


    El Arduino Uno R3 CH340 mantiene todas las características del Arduino Uno original, pero en lugar del chip FTDI o ATmega16U2 para la conexión USB, usa el CH340, lo que permite reducir costos sin afectar el rendimiento. La única diferencia práctica es que se necesita instalar el driver CH340, lo cual es rápido y fácil (solo lo haces una vez en tu PC).

    Si buscas una placa de desarrollo económica, funcional y confiable, esta es una excelente opción para tus proyectos.

    No, la instalación es muy fácil. Solo debes descargar el driver CH340, instalarlo en tu computadora y listo. Es un proceso que se hace una sola vez y después puedes programar la placa sin problemas en el Arduino IDE.
    Tutorial de instalación: Cómo instalar el driver CH340
    Link de instalación: Driver CH340

    Sí, el Arduino Uno R3 CH340 es totalmente compatible con módulos, sensores y shields diseñados para el Arduino Uno original. Puedes usarlo en proyectos de robótica, automatización, IoT y más sin ninguna limitación.

    El Arduino Uno R3 CH340 mantiene todas las características del Arduino Uno original, pero en lugar del chip FTDI o ATmega16U2 para la conexión USB, usa el CH340, lo que permite reducir costos sin afectar el rendimiento. La única diferencia práctica es que se necesita instalar el driver CH340, lo cual es rápido y fácil (solo lo haces una vez en tu PC).

    Si buscas una placa de desarrollo económica, funcional y confiable, esta es una excelente opción para tus proyectos.

    Sí, el Arduino Uno R3 CH340 es totalmente compatible con módulos, sensores y shields diseñados para el Arduino Uno original. Puedes usarlo en proyectos de robótica, automatización, IoT y más sin ninguna limitación.

    Especificaciones técnicas

      Modelo de Módulo HW-040 / KY-040
      Tipo de Encoder Incremental mecánico
      Pulsos por Revolución 20 pulsos / 360°
      Voltaje de Operación 3.3V a 5V DC
      Ángulo de Giro 360° continuo
      Pulsador Integrado Push button activado por presión axial
      Resistencias Pull-up Incluidas en placa PCB
      Dimensiones de la PCB 26 mm x 19 mm
