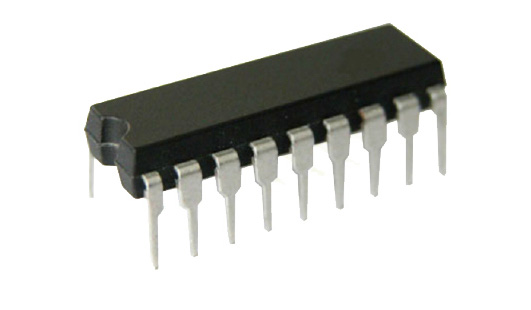

HM9270D Receptor Decodificador Integrado DTMF
Voltaje
Salida
Tipo de señal
Encapsulado
Receptor Decodificador
El HM9270D es un receptor/decodificador integrado de tonos DTMF (Dual-Tone Multi-Frequency). Su función principal es detectar y decodificar los tonos que se generan al presionar las teclas de un teléfono (del 0 al 9, *, #) y convertirlos en una salida digital de 4 bits (código binario) que puede ser leída por un microcontrolador.
Su funcionamiento se basa en un filtro de banda dual que separa las frecuencias altas y bajas de los tonos DTMF, y luego las compara con una tabla interna para determinar qué tecla se presionó. Cuando detecta un tono válido, activa una señal de validación (StD) y coloca el código binario correspondiente en sus salidas. Es ideal para sistemas de control por teléfono, automatización, seguridad y proyectos de domótica.
Especificaciones técnicas
| Tipo | Receptor/decodificador DTMF |
| Modelo | HM9270D |
| Encapsulado | DIP-18 |
| Voltaje de trabajo | 5V DC |
| Tipo de señal | DTMF (tonos telefónicos) |
| Salida | Código binario de 4 bits |
| Frecuencia de reloj | 3.58 MHz (cristal externo) |
| Temperatura de funcionamiento | -20°C a +70°C |
| Aplicaciones | Control por teléfono, domótica, seguridad, proyectos |
