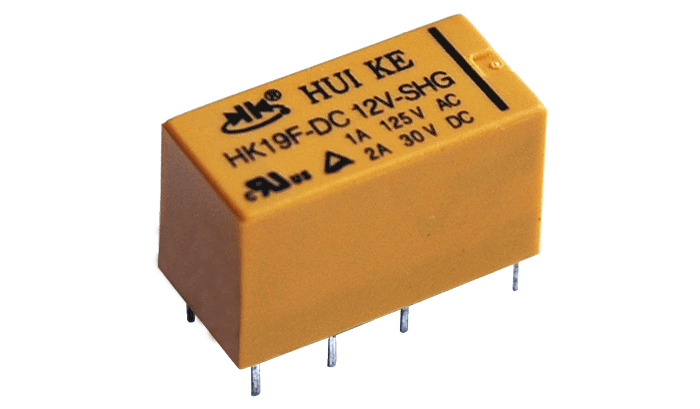

Rele 12VDC 8 pin amarillo 1A 125V AC/2A 30V DC (HK19F-DC12VSHG)
Voltaje de bobina
Terminales
Configuración
Color
Relé HK19F
El Relé HK19F-DC12VSHG es un relé electromecánico de tamaño compacto y doble contacto (DPDT). Su función principal es controlar cargas eléctricas de forma aislada mediante una señal de control de 12V DC. A diferencia de los relés de potencia, este está diseñado para señales de baja potencia, lo que lo hace ideal para conmutar señales de audio, datos o pequeños circuitos de control.
Su funcionamiento se basa en una bobina electromagnética que, al recibir los 12V DC, genera un campo magnético que atrae los contactos móviles, cerrando o abriendo los circuitos de carga. Tiene 8 pines (2 para la bobina y 6 para los contactos de doble tiro). Soporta una corriente de 1A a 125V AC o 2A a 30V DC. La resistencia de la bobina es de 400Ω aproximadamente.
Especificaciones técnicas
| Tipo | Relé electromecánico |
| Modelo | HK19F-DC12VSHG |
| Configuración | DPDT (doble polo, doble tiro) |
| Voltaje de bobina | 12V DC |
| Resistencia de bobina | ~400 Ω |
| Corriente máxima | 1A (125V AC) / 2A (30V DC) |
| Pines | 8 |
| Color | Amarillo |
| Aplicaciones | Domótica, automatización, conmutación de señales, proyectos |
