Placa impresa para tarjeta pic18

https://nanoparuro.com/web/image/product.template/1138/image_1920?unique=a4ad613

S/ 9.50 9.5 PEN S/ 9.50 IGV Incluido

S/ 9.50 IGV Incluido

Not Available For Sale

    Esta combinación no existe.

    Contáctenos

      Producto genérico compatible de uso educativo y prototipado
    Imágenes referenciales
    Envío a todo el Perú: 1-5 días hábiles
    Términos y condiciones

    DIP-18
    Encapsulado MCU
    ICSP
    Programación
    Fibra FR4
    Material PCB

    Placa Impresa

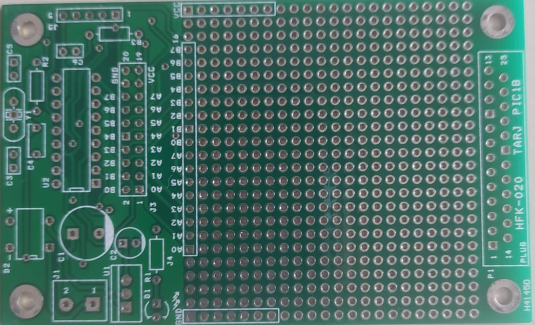

    La Placa Impresa para Tarjeta PIC18 (HFK-020) es una plataforma de desarrollo compacta y eficiente, diseñada específicamente para alojar microcontroladores PIC en encapsulado DIP-18 (9 pines por lado, como los populares PIC18F1220 y PIC18F1320). Al integrar el circuito básico de funcionamiento en una sola tarjeta, elimina el cableado inestable de las tarjetas de pruebas y ofrece un entorno de prototipado robusto para proyectos universitarios y técnicos.

    La placa cuenta con serigrafía detallada para la identificación rápida de los pines de entrada/salida de los puertos A y B (A0-A7 / B0-B7), facilitando la conexión de sensores y actuadores. Integra la etapa de regulación de voltaje (U1), espacio para oscilador de cristal (Y1) con sus condensadores de desacoplamiento, y un conector dedicado ICSP (J5) para cargar código directamente sin extraer el microcontrolador del zócalo. Además, dispone de una matriz perforada estilo perfboard para soldar componentes adicionales.

    El Kit Arduino Estudio Upgrade con Sensores y RFID es una solución completa para quienes desean explorar la electrónica, la robótica y la automatización con Arduino Uno R3. Con más de 20 sensores, módulos y actuadores, este kit es perfecto para estudiantes, makers y profesionales que buscan desarrollar proyectos avanzados.

    Incluye una pantalla LCD 16x2, un módulo RFID con tarjeta y llave, sensor de temperatura DHT11, joystick, sensor de nivel de agua, módulo relé, motores, displays, entre muchos otros componentes esenciales.

    Gracias a la gran variedad de sensores y módulos, este kit permite trabajar en proyectos de IoT, domótica, robótica, control de acceso y sistemas inteligentes. Además, es 100% compatible con Arduino IDE, por lo que solo necesitas conectar tu placa y empezar a programar.

    Es la mejor opción para aprender, experimentar y llevar tus conocimientos al siguiente nivel.

    • 1x Arduino Uno R3 con cable USB
    • 1x Pantalla LCD 16x2
    • 1x Módulo RFID con tarjeta y llave
    • 1x Módulo joystick
    • 1x Módulo teclado x16
    • 1x Módulo RTC DS1302
    • 1x Sensor de nivel de agua
    • 1x Sensor de temperatura y humedad DHT11
    • 1x Módulo LED RGB
    • 1x Módulo driver de motor ULN2003
    • 1x Motor de pasos 28BYJ-48
    • 1x Módulo de 1 relé
    • 1x Protoboard
    • 1x Set de 65 jumpers Macho- Macho
    • 10x Cable jumper Macho-Hembra
    • 1x Sensor de sonido KY-037
    • 1x Control remoto
    • 1x Potenciómetro de 10K
    • 1x Display de 7 segmentos (1 dígito)
    • 1x Display multiplexado (4 dígitos)
    • 1x Display matriz de puntos led
    • 1x Servomotor SG90
    • 2x Buzzer
    • 2x Ball Switches
    • 3x LDR
    • 5x Switches con tapa
    • 1x Cable de batería 9V con plug
    • 15x LEDs de colores
    • 30x Resistencias
    • 1x Sensor de flama
    • 1x Sensor IR receptor
    • 1x Integrado 74HC595
    • 1x Sensor de temperatura LM35DZ

    ✅ Compatibilidad con PIC de 18 pines: Optimizada para microcontroladores DIP-18 de la serie PIC18F.
    ✅ Puerto ICSP integrado (J5): Carga y depuración de código en circuito directamente con programadores PICKit 2, 3 o 4.
    ✅ Acceso directo a Puertos A y B: Salidas bien rotuladas en placa para conectar fácilmente periféricos externos, pantallas o relés.
    ✅Fuente de alimentación a bordo: Espacio para regulador de voltaje de la serie 7805 (U1) con diodo de protección (D2) e indicadores.
    ✅ Área perforada de expansión: Matriz de perforaciones estañadas para soldar transistores, borneras, LEDs u otros componentes de soporte.
    ✅ Oscilador externo configurable: Conexión para cristal de cuarzo (Y1) y condensadores cerámicos (C3, C4) para un reloj de alta precisión.

    Está diseñada para microcontroladores PIC en formato DIP de 18 pines. Es totalmente compatible con chips de la serie PIC18 (como el PIC18F1220 y PIC18F1320), e incluso puede alojar PICs de 18 pines de la familia PIC16 (como el PIC16F84A, PIC16F628A o PIC16F88) si comparten la distribución de pines de alimentación, MCLR y oscilador.

    Utiliza el conector J5 (ICSP) de 5 pines ubicado en el lateral derecho de la placa. La serigrafía indica la posición de las señales (MCLR/VPP, VCC, GND, PGD, PGC) para conectar directamente las líneas del PICKit sin necesidad de retirar el chip de la placa.

    ¿La publicación incluye el microcontrolador o los componentes?

    No. La publicación corresponde exclusivamente a la placa de circuito impreso. El microcontrolador PIC de 18 pines, el regulador de voltaje, el cristal de cuarzo y los demás componentes discretos se adquieren por separado


    El Arduino Uno R3 CH340 mantiene todas las características del Arduino Uno original, pero en lugar del chip FTDI o ATmega16U2 para la conexión USB, usa el CH340, lo que permite reducir costos sin afectar el rendimiento. La única diferencia práctica es que se necesita instalar el driver CH340, lo cual es rápido y fácil (solo lo haces una vez en tu PC).

    Si buscas una placa de desarrollo económica, funcional y confiable, esta es una excelente opción para tus proyectos.

    No, la instalación es muy fácil. Solo debes descargar el driver CH340, instalarlo en tu computadora y listo. Es un proceso que se hace una sola vez y después puedes programar la placa sin problemas en el Arduino IDE.
    Tutorial de instalación: Cómo instalar el driver CH340
    Link de instalación: Driver CH340

    Sí, el Arduino Uno R3 CH340 es totalmente compatible con módulos, sensores y shields diseñados para el Arduino Uno original. Puedes usarlo en proyectos de robótica, automatización, IoT y más sin ninguna limitación.

    El Arduino Uno R3 CH340 mantiene todas las características del Arduino Uno original, pero en lugar del chip FTDI o ATmega16U2 para la conexión USB, usa el CH340, lo que permite reducir costos sin afectar el rendimiento. La única diferencia práctica es que se necesita instalar el driver CH340, lo cual es rápido y fácil (solo lo haces una vez en tu PC).

    Si buscas una placa de desarrollo económica, funcional y confiable, esta es una excelente opción para tus proyectos.

    Sí, el Arduino Uno R3 CH340 es totalmente compatible con módulos, sensores y shields diseñados para el Arduino Uno original. Puedes usarlo en proyectos de robótica, automatización, IoT y más sin ninguna limitación.

    Especificaciones técnicas

      Código del Producto HFK-020
      Encapsulado Soportado DIP-18
      Compatibilidad MCU PIC18F1220, PIC18F1320, PIC18F1230 y otros PICs DIP-18
      Material del Sustrato FR4 de alta resistencia térmica
      Interfaz de Programación Conector ICSP de 5 pines (J5)
      Puertos de E/S Disponibles Puerto A (A0–A7), Puerto B (B0–B7), VCC y GND
      Fijación Mecánica 4 orificios de montaje para tornillos M3
      Dimensiones Totales 100 mm x 60 mm
