  2. CD4543 Conversor Binario 7segmentos

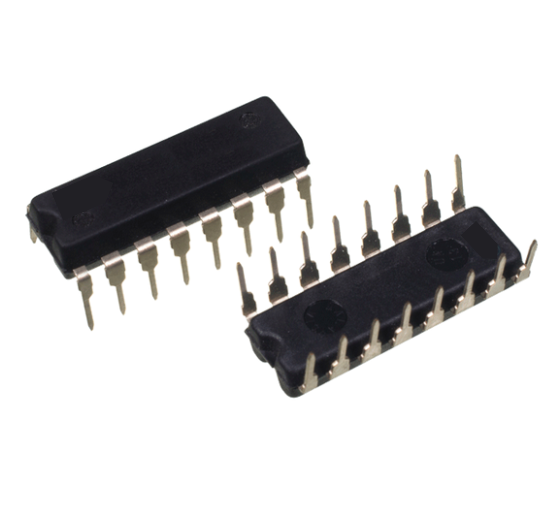

CD4543 Conversor Binario 7segmentos

https://nanoparuro.com/web/image/product.template/685/image_1920?unique=ffa3dad

S/ 3.50 3.5 PEN S/ 3.50

S/ 3.50

Not Available For Sale

    Esta combinación no existe.

    Contáctenos

      Producto genérico compatible de uso educativo y prototipado
    Imágenes y colores referenciales
    Envío a todo el Perú: 1-5 días hábiles
    Términos y condiciones

    CC/AC/LCD
    Tipo de display
    BCD a 7 seg
    Función
    3V a 18V
    Voltaje de alimentación
    DIP-16
    Encapsulado

    Decodificador BCD a 7 Seg ​

    El CD4543 es un circuito lógico decodificador que acepta un conjunto de entradas que representan números binarios (BCD) y activa solamente la salida que corresponde a dicho dato de entrada. Su función principal es mostrar salidas decimales a entradas binarias en un display de 7 segmentos, lo que lo hace ideal para contadores digitales, relojes, voltímetros y proyectos de electrónica.

    Su funcionamiento se basa en la decodificación de los 4 bits de entrada (A, B, C, D) y la activación de los 7 segmentos (a-g) según el número. Su gran ventaja es que puede manejar displays de cátodo común (CC), ánodo común (AC) y cristal líquido (LCD) simplemente configurando los pines PH (Phase) y LD (Latch Disable). Incluye un latch (memoria) que permite retener el último dato mostrado. Al ser de tecnología CMOS, tiene un rango de alimentación de 3V a 18V y un consumo de energía extremadamente bajo.

    El Kit Arduino Estudio Upgrade con Sensores y RFID es una solución completa para quienes desean explorar la electrónica, la robótica y la automatización con Arduino Uno R3. Con más de 20 sensores, módulos y actuadores, este kit es perfecto para estudiantes, makers y profesionales que buscan desarrollar proyectos avanzados.

    Incluye una pantalla LCD 16x2, un módulo RFID con tarjeta y llave, sensor de temperatura DHT11, joystick, sensor de nivel de agua, módulo relé, motores, displays, entre muchos otros componentes esenciales.

    Gracias a la gran variedad de sensores y módulos, este kit permite trabajar en proyectos de IoT, domótica, robótica, control de acceso y sistemas inteligentes. Además, es 100% compatible con Arduino IDE, por lo que solo necesitas conectar tu placa y empezar a programar.

    Es la mejor opción para aprender, experimentar y llevar tus conocimientos al siguiente nivel.

    • 1x Arduino Uno R3 con cable USB
    • 1x Pantalla LCD 16x2
    • 1x Módulo RFID con tarjeta y llave
    • 1x Módulo joystick
    • 1x Módulo teclado x16
    • 1x Módulo RTC DS1302
    • 1x Sensor de nivel de agua
    • 1x Sensor de temperatura y humedad DHT11
    • 1x Módulo LED RGB
    • 1x Módulo driver de motor ULN2003
    • 1x Motor de pasos 28BYJ-48
    • 1x Módulo de 1 relé
    • 1x Protoboard
    • 1x Set de 65 jumpers Macho- Macho
    • 10x Cable jumper Macho-Hembra
    • 1x Sensor de sonido KY-037
    • 1x Control remoto
    • 1x Potenciómetro de 10K
    • 1x Display de 7 segmentos (1 dígito)
    • 1x Display multiplexado (4 dígitos)
    • 1x Display matriz de puntos led
    • 1x Servomotor SG90
    • 2x Buzzer
    • 2x Ball Switches
    • 3x LDR
    • 5x Switches con tapa
    • 1x Cable de batería 9V con plug
    • 15x LEDs de colores
    • 30x Resistencias
    • 1x Sensor de flama
    • 1x Sensor IR receptor
    • 1x Integrado 74HC595
    • 1x Sensor de temperatura LM35DZ

    ✅ Decodificador BCD a 7 segmentos.
    ✅ Compatible con displays CC, AC y LCD.
    ✅ Incluye latch (memoria) para retener el dato.
    ✅ Encapsulado DIP-16.
    ✅ Voltaje de alimentación: 3V a 18V.
    ✅ Bajo consumo de energía (CMOS).
    ✅ Ideal para contadores y relojes.
    ✅ Perfecto para voltímetros y proyectos.

    La diferencia principal es la versatilidad. El CD4543 puede manejar displays de cátodo común, ánodo común y LCD (configurando los pines PH y LD), mientras que el 74LS47 solo maneja displays de ánodo común. Además, el CD4543 es de tecnología CMOS (menor consumo).

    Tiene 16 pines: 4 para las entradas BCD (A-D), 7 para las salidas de los segmentos (a-g), 1 para el latch (LD), 1 para la fase (PH), 1 para el blanking (BI) y pines para la alimentación (VCC y GND).

    ¿Puedo usarlo con Arduino?

    Sí, puedes usarlo con Arduino para mostrar números en un display de 7 segmentos. El Arduino envía el código BCD (4 bits) a las entradas del CD4543, y este se encarga de encender los segmentos correspondientes. Esto ahorra pines en el Arduino.


    El Arduino Uno R3 CH340 mantiene todas las características del Arduino Uno original, pero en lugar del chip FTDI o ATmega16U2 para la conexión USB, usa el CH340, lo que permite reducir costos sin afectar el rendimiento. La única diferencia práctica es que se necesita instalar el driver CH340, lo cual es rápido y fácil (solo lo haces una vez en tu PC).

    Si buscas una placa de desarrollo económica, funcional y confiable, esta es una excelente opción para tus proyectos.

    No, la instalación es muy fácil. Solo debes descargar el driver CH340, instalarlo en tu computadora y listo. Es un proceso que se hace una sola vez y después puedes programar la placa sin problemas en el Arduino IDE.
    Tutorial de instalación: Cómo instalar el driver CH340
    Link de instalación: Driver CH340

    Sí, el Arduino Uno R3 CH340 es totalmente compatible con módulos, sensores y shields diseñados para el Arduino Uno original. Puedes usarlo en proyectos de robótica, automatización, IoT y más sin ninguna limitación.

    El Arduino Uno R3 CH340 mantiene todas las características del Arduino Uno original, pero en lugar del chip FTDI o ATmega16U2 para la conexión USB, usa el CH340, lo que permite reducir costos sin afectar el rendimiento. La única diferencia práctica es que se necesita instalar el driver CH340, lo cual es rápido y fácil (solo lo haces una vez en tu PC).

    Si buscas una placa de desarrollo económica, funcional y confiable, esta es una excelente opción para tus proyectos.

    Sí, el Arduino Uno R3 CH340 es totalmente compatible con módulos, sensores y shields diseñados para el Arduino Uno original. Puedes usarlo en proyectos de robótica, automatización, IoT y más sin ninguna limitación.

    Especificaciones técnicas

      TipoDecodificador BCD a 7 segmentos
      ModeloCD4543
      EncapsuladoDIP-16
      Voltaje de alimentación3V a 18V
      Tipo de displayCC, AC y LCD
      LatchIncluido
      Temperatura de operación-55°C a +125°C
      Corriente de salida±10mA (típica)
      AplicacionesContadores, relojes, voltímetros, proyectos
