CD4093 NAND Schmitt Trigger de 2 entradas Dip-14
Cantidad
Función
Voltaje de suministro
Encapsulado
Compuerta NAND

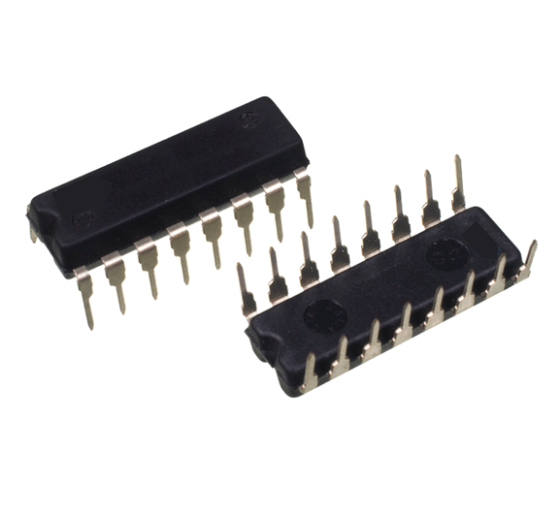

El CD4093 es un circuito integrado de la familia CMOS que contiene cuatro circuitos de disparo Schmitt, cada uno funcionando como una compuerta NAND de 2 entradas con acción de trigger Schmitt en ambas entradas. Su función principal es limpiar señales ruidosas o lentas y convertirlas en señales digitales nítidas, lo que lo hace ideal para lectura de sensores, eliminación de rebotes en interruptores y generación de oscilaciones.
Su funcionamiento se basa en la histéresis del Schmitt Trigger, que establece dos umbrales de voltaje diferentes para la transición de bajo a alto y de alto a bajo. Esto evita que el ruido o las señales lentas provoquen múltiples conmutaciones en la salida. La compuerta cambia en diferentes puntos para señales positivas y negativas, lo que garantiza una señal digital limpia. Al ser de tecnología CMOS, tiene un rango de alimentación muy amplio (-0.5V a +18V) y un consumo de energía extremadamente bajo.
Especificaciones técnicas
| Tipo | Circuito integrado CMOS |
| Modelo | CD4093 |
| Función | NAND cuádruple con Schmitt Trigger |
| Encapsulado | DIP-14 |
| Voltaje de suministro | -0.5V a +18V |
| Corriente DC de entrada | 0.3 µA |
| Disipación de potencia doble en línea | 700 mW |
| Temperatura de funcionamiento | -40°C a +85°C |
| Aplicaciones | Lógica digital, sensores, osciladores, proyectos |
