CD4081 AND de 2 entradas

https://nanoparuro.com/web/image/product.template/646/image_1920?unique=aba2cae

S/ 3.00 3.0 PEN S/ 3.00

S/ 3.00

Not Available For Sale

    Esta combinación no existe.

    Contáctenos

      Producto genérico compatible de uso educativo y prototipado
    Imágenes y colores referenciales
    Envío a todo el Perú: 1-5 días hábiles
    Términos y condiciones

    4 compuertas
    Cantidad
    Lógica AND
    Función
    3V a 18V
    Voltaje de trabajo
    DIP-14
    Encapsulado

    Compuerta Lógica AND

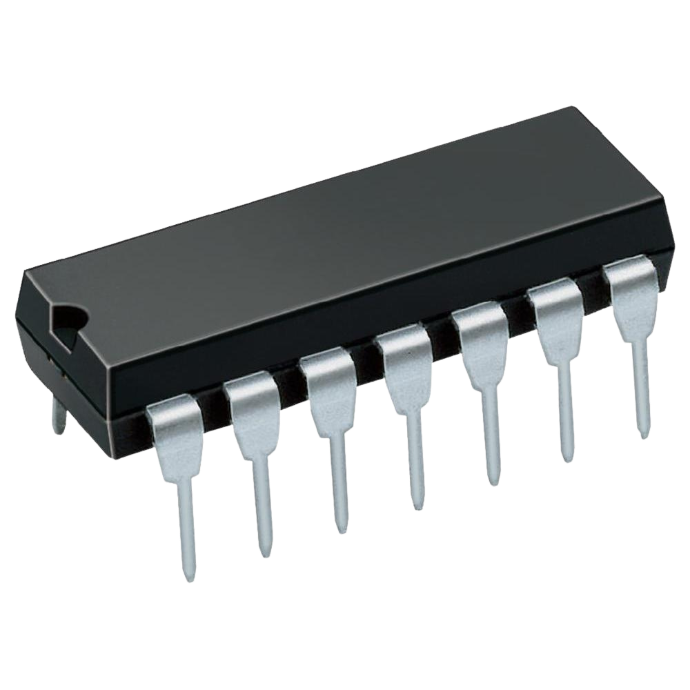

    El CD4081 es un circuito integrado de la familia CMOS que contiene cuatro compuertas lógicas AND independientes de 2 entradas cada una. Su función principal es realizar la operación de multiplicación lógica: la salida será ALTA (1) solo si ambas entradas son ALTAS (1). Si una o ambas entradas son BAJAS (0), la salida será BAJA (0).

    Su funcionamiento se basa en la lógica digital, lo que lo hace ideal para tomar decisiones en circuitos electrónicos donde se requiere que se cumplan dos condiciones simultáneamente. Al ser de tecnología CMOS, tiene un rango de alimentación muy amplio (3V a 18V), un consumo de energía extremadamente bajo y una corriente de salida de 6.8mA, lo que lo hace perfecto para proyectos portátiles y alimentados por baterías.

    El Kit Arduino Estudio Upgrade con Sensores y RFID es una solución completa para quienes desean explorar la electrónica, la robótica y la automatización con Arduino Uno R3. Con más de 20 sensores, módulos y actuadores, este kit es perfecto para estudiantes, makers y profesionales que buscan desarrollar proyectos avanzados.

    Incluye una pantalla LCD 16x2, un módulo RFID con tarjeta y llave, sensor de temperatura DHT11, joystick, sensor de nivel de agua, módulo relé, motores, displays, entre muchos otros componentes esenciales.

    Gracias a la gran variedad de sensores y módulos, este kit permite trabajar en proyectos de IoT, domótica, robótica, control de acceso y sistemas inteligentes. Además, es 100% compatible con Arduino IDE, por lo que solo necesitas conectar tu placa y empezar a programar.

    Es la mejor opción para aprender, experimentar y llevar tus conocimientos al siguiente nivel.

    • 1x Arduino Uno R3 con cable USB
    • 1x Pantalla LCD 16x2
    • 1x Módulo RFID con tarjeta y llave
    • 1x Módulo joystick
    • 1x Módulo teclado x16
    • 1x Módulo RTC DS1302
    • 1x Sensor de nivel de agua
    • 1x Sensor de temperatura y humedad DHT11
    • 1x Módulo LED RGB
    • 1x Módulo driver de motor ULN2003
    • 1x Motor de pasos 28BYJ-48
    • 1x Módulo de 1 relé
    • 1x Protoboard
    • 1x Set de 65 jumpers Macho- Macho
    • 10x Cable jumper Macho-Hembra
    • 1x Sensor de sonido KY-037
    • 1x Control remoto
    • 1x Potenciómetro de 10K
    • 1x Display de 7 segmentos (1 dígito)
    • 1x Display multiplexado (4 dígitos)
    • 1x Display matriz de puntos led
    • 1x Servomotor SG90
    • 2x Buzzer
    • 2x Ball Switches
    • 3x LDR
    • 5x Switches con tapa
    • 1x Cable de batería 9V con plug
    • 15x LEDs de colores
    • 30x Resistencias
    • 1x Sensor de flama
    • 1x Sensor IR receptor
    • 1x Integrado 74HC595
    • 1x Sensor de temperatura LM35DZ

    ✅ Circuito integrado CMOS CD4081. .
    ✅ 4 compuertas lógicas AND independientes.
    ✅ 2 entradas por compuerta.
    ✅ Encapsulado DIP-14.
    ✅ Voltaje de trabajo: 3V a 18V.
    ✅ Bajo consumo de energía.
    ✅ Ideal para lógica digital y control.
    ✅ Perfecto para proyectos con baterías.

    Es un circuito que compara dos entradas y da una salida. La salida es ALTA (1) solo si ambas entradas son ALTAS. Si una o ambas son BAJAS, la salida es BAJA (0). Es como un "interruptor" que solo se activa si se cumplen las dos condiciones.

    Tiene 4 compuertas AND independientes en un solo encapsulado DIP-14. Cada compuerta tiene 2 entradas, lo que suma un total de 8 pines de entrada (por eso en las especificaciones técnicas aparece "Número de entradas: 8").

    ¿Puedo usarlo con Arduino?

    Sí, puedes usarlo con Arduino para combinar señales digitales. Por ejemplo, puedes usar una compuerta AND para activar una alarma solo si dos sensores se activan al mismo tiempo. El Arduino envía las señales a las entradas y lee la salida.


    El Arduino Uno R3 CH340 mantiene todas las características del Arduino Uno original, pero en lugar del chip FTDI o ATmega16U2 para la conexión USB, usa el CH340, lo que permite reducir costos sin afectar el rendimiento. La única diferencia práctica es que se necesita instalar el driver CH340, lo cual es rápido y fácil (solo lo haces una vez en tu PC).

    Si buscas una placa de desarrollo económica, funcional y confiable, esta es una excelente opción para tus proyectos.

    No, la instalación es muy fácil. Solo debes descargar el driver CH340, instalarlo en tu computadora y listo. Es un proceso que se hace una sola vez y después puedes programar la placa sin problemas en el Arduino IDE.
    Tutorial de instalación: Cómo instalar el driver CH340
    Link de instalación: Driver CH340

    Sí, el Arduino Uno R3 CH340 es totalmente compatible con módulos, sensores y shields diseñados para el Arduino Uno original. Puedes usarlo en proyectos de robótica, automatización, IoT y más sin ninguna limitación.

    El Arduino Uno R3 CH340 mantiene todas las características del Arduino Uno original, pero en lugar del chip FTDI o ATmega16U2 para la conexión USB, usa el CH340, lo que permite reducir costos sin afectar el rendimiento. La única diferencia práctica es que se necesita instalar el driver CH340, lo cual es rápido y fácil (solo lo haces una vez en tu PC).

    Si buscas una placa de desarrollo económica, funcional y confiable, esta es una excelente opción para tus proyectos.

    Sí, el Arduino Uno R3 CH340 es totalmente compatible con módulos, sensores y shields diseñados para el Arduino Uno original. Puedes usarlo en proyectos de robótica, automatización, IoT y más sin ninguna limitación.

    Especificaciones técnicas

      ModeloCD4081
      FunciónAND cuádruple de 2 entradas
      EncapsuladoDIP-14
      Número de entradas8 (4 compuertas x 2 entradas)
      Tensión de alimentación mínima3 V
      Tensión de alimentación máxima18 V
      Salida de corriente6.8 mA
      Temperatura de funcionamiento mínima-55 °C
      Temperatura de funcionamiento máxima125 °C
      AplicacionesLógica digital, control, seguridad, proyectos
