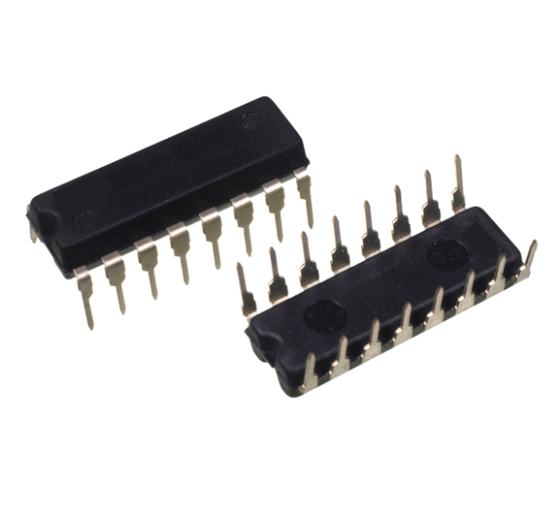

CD4077 NOR exclusivo 4 compuertas Dip-14
Cantidad
Función
Voltaje de suministro
Encapsulado
Compuerta Lógica XNOR
El CD4077 es un circuito integrado de la familia CMOS que contiene cuatro compuertas lógicas XNOR (NOR Exclusiva) independientes de 2 entradas cada una. Su función principal es comparar las entradas: la salida será ALTA (1) si ambas entradas son iguales (ambas ALTAS o ambas BAJAS). Si las entradas son diferentes, la salida será BAJA (0). Es la negación de la operación XOR.
Su funcionamiento se basa en la lógica digital, lo que lo hace ideal para detectar igualdad entre señales. Proporciona funciones básicas utilizadas en la implementación de sistemas de circuitos integrados digitales, como comparadores, circuitos de paridad y detección de errores. Al ser de tecnología CMOS, tiene un rango de alimentación muy amplio (-0.5V a +18V), un consumo de energía extremadamente bajo (corriente de entrada de 0.1µA) y una disipación de potencia de 700mW.
Especificaciones técnicas
| Tipo | Circuito integrado CMOS |
| Modelo | CD4077 |
| Función | XNOR cuádruple de 2 entradas |
| Encapsulado | DIP-14 |
| Voltaje de suministro | -0.5V a +18V |
| Corriente DC de entrada | 0.1 µA |
| Disipación de potencia doble en línea | 700 mW |
| Temperatura de funcionamiento | -55°C a +125°C |
| Aplicaciones | Lógica digital, comparadores, paridad, proyectos |
