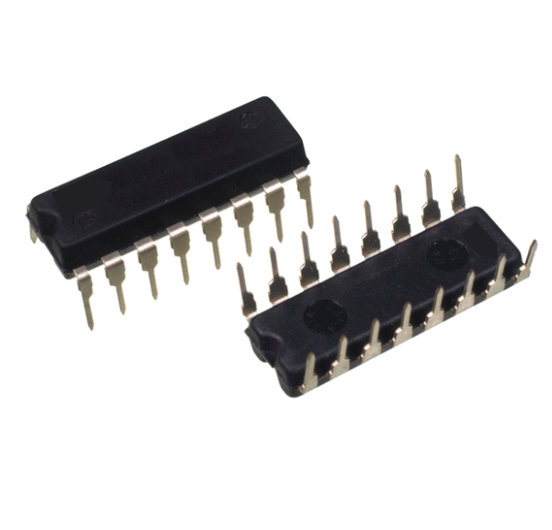

CD4002 NOR Dual de 4 Entradas encapsulado DIP-14
Cantidad
Función
Voltaje de suministro
Encapsulado
Compuerta Lógica NOR
El CD4002 es un circuito integrado de la familia CMOS que contiene dos compuertas lógicas NOR independientes de 4 entradas cada una. Su función principal es realizar la operación lógica NOR (NO-O): la salida será ALTA (1) solo si todas sus 4 entradas son BAJAS (0). Si al menos una entrada es ALTA, la salida será BAJA (0). Es la negación de la operación OR de 4 entradas.
Su funcionamiento se basa en la lógica digital, lo que lo hace ideal para tomar decisiones en circuitos electrónicos donde se requiere que se cumplan cuatro condiciones simultáneamente (lógica inversa). Al ser de tecnología CMOS, tiene un rango de alimentación muy amplio (-0.5V a +20V), un consumo de energía extremadamente bajo y una corriente de entrada de ±10mA. Todas las entradas y salidas están protegidas contra descargas electrostáticas, lo que garantiza una mayor durabilidad.
Especificaciones técnicas
| Tipo | Circuito integrado CMOS |
| Modelo | CD4002 |
| Función | NOR dual de 4 entradas |
| Encapsulado | DIP-14 |
| Voltaje de suministro | -0.5V a +20V |
| Corriente DC de entrada | ±10mA |
| Disipación de potencia | 500mW |
| Temperatura de funcionamiento | -55°C a +125°C |
| Aplicaciones | Lógica digital, control, seguridad, proyectos |
