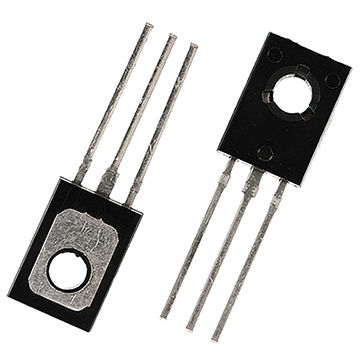

BD135 NPN Transistor 45V 1.5A uso general
Encapsulado
Polaridad
Voltaje
Corriente
Transistor NPN
El BD135 es un transistor BJT semiconductor bipolar de baja potencia con estructura en plástico y tres terminales. Su función principal es operar como amplificador de audio y driver en aplicaciones de radio, televisión, equipos electrónicos de medicina, amplificadores de alta potencia y potencia media.
Su funcionamiento se basa en el control de la corriente del colector mediante la corriente de base. Al ser de tipo NPN, se activa cuando la base recibe un nivel alto (1) respecto al emisor. Con un voltaje colector-emisor de 45V y una corriente de colector de 1.5A, este transistor es ideal para controlar cargas de potencia media (como motores pequeños, relés o etapas de audio). Su encapsulado TO-126 permite acoplarle un disipador de calor para manejar corrientes altas.
Especificaciones técnicas
| Tipo | Transistor bipolar NPN |
| Modelo | BD135 |
| Encapsulado | TO-126 |
| Polaridad | NPN |
| Voltaje colector-emisor | 45V |
| Voltaje colector-base | 45V |
| Voltaje emisor-base | 5V |
| Corriente del colector | 1.5A |
| Corriente de la base | 0.5A |
| Ganancia de corriente (hFE) | 25 - 250 |
| Disipación de potencia | 12.5W |
| Frecuencia máxima | 190MHz |
| Temperatura de funcionamiento | -55°C a +150°C |
| Aplicaciones | Audio, drivers, radio, televisión, proyectos |
