  2. 74LS86 XOR Compuertas Exclusivo de 2 Entradas Cuadruple case DIP-14

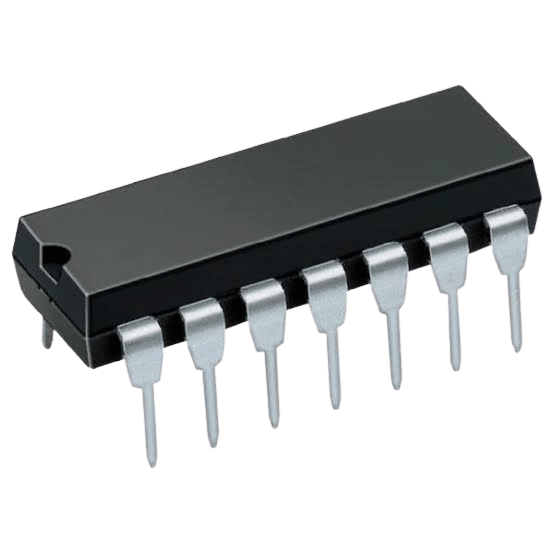

74LS86 XOR Compuertas Exclusivo de 2 Entradas Cuadruple case DIP-14

https://nanoparuro.com/web/image/product.template/45/image_1920?unique=3f26b83

S/ 2.50 2.5 PEN S/ 2.50

S/ 2.50

Not Available For Sale

    Esta combinación no existe.

    Contáctenos

      Producto genérico compatible de uso educativo y prototipado
    Imágenes referenciales
    Envío a todo el Perú: 1-5 días hábiles
    Términos y condiciones

    4 compuertas
    Cantidad
    Lógica XOR
    Función
    5V DC
    Voltaje de trabajo
    DIP-14
    Encapsulado

    Compuerta Lógica XOR

    El 74LS86 es un circuito integrado de la familia TTL que contiene cuatro compuertas lógicas XOR (OR Exclusiva) independientes de 2 entradas cada una. Su función principal es comparar las entradas: la salida será ALTA (1) solo si las entradas son diferentes (una ALTA y la otra BAJA). Si ambas entradas son iguales (ambas ALTAS o ambas BAJAS), la salida será BAJA (0).

    Su funcionamiento se basa en la lógica digital, lo que lo hace ideal para detectar diferencias entre señales. Sus aplicaciones varían en el campo industrial, en comunicación y redes, donde se usa para sumadores binarios, circuitos de paridad y detección de errores. Su encapsulado DIP-14 y su compatibilidad con la familia TTL lo hacen fácil de integrar en protoboards y placas de circuito impreso. Funciona con un voltaje de 5V DC y tiene una temperatura de operación de 0°C a +70°C.

    El Kit Arduino Estudio Upgrade con Sensores y RFID es una solución completa para quienes desean explorar la electrónica, la robótica y la automatización con Arduino Uno R3. Con más de 20 sensores, módulos y actuadores, este kit es perfecto para estudiantes, makers y profesionales que buscan desarrollar proyectos avanzados.

    Incluye una pantalla LCD 16x2, un módulo RFID con tarjeta y llave, sensor de temperatura DHT11, joystick, sensor de nivel de agua, módulo relé, motores, displays, entre muchos otros componentes esenciales.

    Gracias a la gran variedad de sensores y módulos, este kit permite trabajar en proyectos de IoT, domótica, robótica, control de acceso y sistemas inteligentes. Además, es 100% compatible con Arduino IDE, por lo que solo necesitas conectar tu placa y empezar a programar.

    Es la mejor opción para aprender, experimentar y llevar tus conocimientos al siguiente nivel.

    • 1x Arduino Uno R3 con cable USB
    • 1x Pantalla LCD 16x2
    • 1x Módulo RFID con tarjeta y llave
    • 1x Módulo joystick
    • 1x Módulo teclado x16
    • 1x Módulo RTC DS1302
    • 1x Sensor de nivel de agua
    • 1x Sensor de temperatura y humedad DHT11
    • 1x Módulo LED RGB
    • 1x Módulo driver de motor ULN2003
    • 1x Motor de pasos 28BYJ-48
    • 1x Módulo de 1 relé
    • 1x Protoboard
    • 1x Set de 65 jumpers Macho- Macho
    • 10x Cable jumper Macho-Hembra
    • 1x Sensor de sonido KY-037
    • 1x Control remoto
    • 1x Potenciómetro de 10K
    • 1x Display de 7 segmentos (1 dígito)
    • 1x Display multiplexado (4 dígitos)
    • 1x Display matriz de puntos led
    • 1x Servomotor SG90
    • 2x Buzzer
    • 2x Ball Switches
    • 3x LDR
    • 5x Switches con tapa
    • 1x Cable de batería 9V con plug
    • 15x LEDs de colores
    • 30x Resistencias
    • 1x Sensor de flama
    • 1x Sensor IR receptor
    • 1x Integrado 74HC595
    • 1x Sensor de temperatura LM35DZ

    ✅ Circuito integrado TTL 74LS86.
    ✅ 4 compuertas lógicas XOR independientes.
    ✅ 2 entradas por compuerta. ​
    ✅ Encapsulado DIP-14.
    ✅ Voltaje de trabajo: 5V DC.
    ✅ Ideal para detectar diferencias y sumadores.
    ✅ Perfecto para comunicación y redes.
    ✅ Construcción robusta y duradera.

     Es una compuerta OR Exclusiva. La salida es ALTA (1) solo si las entradas son diferentes (una alta y la otra baja). Si ambas son iguales, la salida es BAJA (0). Es como un "detector de diferencias".

    Tiene 4 compuertas XOR independientes en un solo encapsulado DIP-14. Esto significa que puedes realizar 4 operaciones lógicas diferentes con un solo chip, lo que ahorra espacio en tu circuito.

    ¿Puedo usarlo con Arduino?

    Sí, puedes usarlo con Arduino para detectar diferencias entre señales digitales o para sumar números binarios (los sumadores usan compuertas XOR). El Arduino envía las señales a las entradas y lee la salida.


    El Arduino Uno R3 CH340 mantiene todas las características del Arduino Uno original, pero en lugar del chip FTDI o ATmega16U2 para la conexión USB, usa el CH340, lo que permite reducir costos sin afectar el rendimiento. La única diferencia práctica es que se necesita instalar el driver CH340, lo cual es rápido y fácil (solo lo haces una vez en tu PC).

    Si buscas una placa de desarrollo económica, funcional y confiable, esta es una excelente opción para tus proyectos.

    No, la instalación es muy fácil. Solo debes descargar el driver CH340, instalarlo en tu computadora y listo. Es un proceso que se hace una sola vez y después puedes programar la placa sin problemas en el Arduino IDE.
    Tutorial de instalación: Cómo instalar el driver CH340
    Link de instalación: Driver CH340

    Sí, el Arduino Uno R3 CH340 es totalmente compatible con módulos, sensores y shields diseñados para el Arduino Uno original. Puedes usarlo en proyectos de robótica, automatización, IoT y más sin ninguna limitación.

    El Arduino Uno R3 CH340 mantiene todas las características del Arduino Uno original, pero en lugar del chip FTDI o ATmega16U2 para la conexión USB, usa el CH340, lo que permite reducir costos sin afectar el rendimiento. La única diferencia práctica es que se necesita instalar el driver CH340, lo cual es rápido y fácil (solo lo haces una vez en tu PC).

    Si buscas una placa de desarrollo económica, funcional y confiable, esta es una excelente opción para tus proyectos.

    Sí, el Arduino Uno R3 CH340 es totalmente compatible con módulos, sensores y shields diseñados para el Arduino Uno original. Puedes usarlo en proyectos de robótica, automatización, IoT y más sin ninguna limitación.

    Especificaciones técnicas

      Modelo74LS86
      FunciónXOR cuádruple de 2 entradas
      EncapsuladoDIP-14
      Voltaje de trabajo5V DC
      Corriente de salida - Alta-0.4mA
      Corriente de salida - Baja8mA
      Corriente máxima de cortocircuito-100mA
      Temperatura de funcionamiento0°C a +70°C
      AplicacionesLógica digital, sumadores, comunicación, redes

    ​
