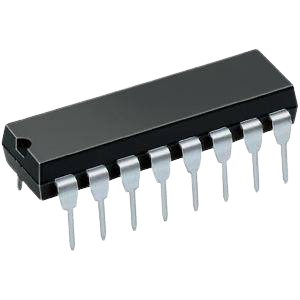

74LS47 Decodificador BCD a 7 segmentos Salidas Colector Abierto, Display AC encapsulado DIP-16

https://nanoparuro.com/web/image/product.template/44/image_1920?unique=d1de3bf

S/ 3.00 3.0 PEN S/ 3.00

S/ 3.00

Not Available For Sale

    Esta combinación no existe.

    Contáctenos

      Producto genérico compatible de uso educativo y prototipado
    Imágenes referenciales
    Envío a todo el Perú: 1-5 días hábiles
    Términos y condiciones

    Colector abierto
    Salida
    BCD a 7 seg
    Función
    5V DC
    Voltaje de trabajo
    DIP-16
    Encapsulado

    Decodificador

    El 74LS47 es un decodificador BCD a 7 segmentos que acepta cuatro líneas de datos de entrada (BCD) y las convierte en las señales necesarias para encender los segmentos de un display de 7 segmentos. Su función principal es mostrar números del 0 al 9 en displays de ánodo común (indicado por "Display AC" en el título).

    Su funcionamiento se basa en un circuito interno que decodifica los datos BCD y activa las salidas correspondientes. Al tener salidas de colector abierto, puede conducir indicadores de segmentos directamente, lo que simplifica la conexión y reduce la necesidad de componentes adicionales. Su uso más común es en el procesamiento de señales y el ámbito industrial.

    El Kit Arduino Estudio Upgrade con Sensores y RFID es una solución completa para quienes desean explorar la electrónica, la robótica y la automatización con Arduino Uno R3. Con más de 20 sensores, módulos y actuadores, este kit es perfecto para estudiantes, makers y profesionales que buscan desarrollar proyectos avanzados.

    Incluye una pantalla LCD 16x2, un módulo RFID con tarjeta y llave, sensor de temperatura DHT11, joystick, sensor de nivel de agua, módulo relé, motores, displays, entre muchos otros componentes esenciales.

    Gracias a la gran variedad de sensores y módulos, este kit permite trabajar en proyectos de IoT, domótica, robótica, control de acceso y sistemas inteligentes. Además, es 100% compatible con Arduino IDE, por lo que solo necesitas conectar tu placa y empezar a programar.

    Es la mejor opción para aprender, experimentar y llevar tus conocimientos al siguiente nivel.

    • 1x Arduino Uno R3 con cable USB
    • 1x Pantalla LCD 16x2
    • 1x Módulo RFID con tarjeta y llave
    • 1x Módulo joystick
    • 1x Módulo teclado x16
    • 1x Módulo RTC DS1302
    • 1x Sensor de nivel de agua
    • 1x Sensor de temperatura y humedad DHT11
    • 1x Módulo LED RGB
    • 1x Módulo driver de motor ULN2003
    • 1x Motor de pasos 28BYJ-48
    • 1x Módulo de 1 relé
    • 1x Protoboard
    • 1x Set de 65 jumpers Macho- Macho
    • 10x Cable jumper Macho-Hembra
    • 1x Sensor de sonido KY-037
    • 1x Control remoto
    • 1x Potenciómetro de 10K
    • 1x Display de 7 segmentos (1 dígito)
    • 1x Display multiplexado (4 dígitos)
    • 1x Display matriz de puntos led
    • 1x Servomotor SG90
    • 2x Buzzer
    • 2x Ball Switches
    • 3x LDR
    • 5x Switches con tapa
    • 1x Cable de batería 9V con plug
    • 15x LEDs de colores
    • 30x Resistencias
    • 1x Sensor de flama
    • 1x Sensor IR receptor
    • 1x Integrado 74HC595
    • 1x Sensor de temperatura LM35DZ

    ✅ Decodificador BCD a 7 segmentos.
    ✅ Encapsulado DIP-16.
    ✅ Salidas de colector abierto.
    ✅ Compatible con displays de ánodo común.
    ✅ Voltaje de trabajo: 5V DC.
    ✅ Ideal para contadores y relojes.
    ✅ Perfecto para voltímetros y proyectos.
    ✅ Construcción robusta y duradera.

    Significa que las salidas del chip no entregan voltaje directamente, sino que conectan a tierra cuando se activan. Esto es ideal para displays de ánodo común, donde el chip "hunde" la corriente para encender los segmentos.

    Tiene 16 pines: 4 para las entradas BCD (A, B, C, D), 7 para las salidas de los segmentos (a-g), 2 para la alimentación (VCC y GND), y pines adicionales para control de display (LT, BI/RBO, RBI). Debes conectar las entradas a tu microcontrolador y las salidas al display.

    ¿Puedo usarlo con Arduino?

    Sí, puedes usarlo con Arduino para mostrar números en un display de 7 segmentos. El Arduino envía el código BCD (4 bits) a las entradas del 74LS47, y este se encarga de encender los segmentos correspondientes. Esto ahorra pines en el Arduino.


    El Arduino Uno R3 CH340 mantiene todas las características del Arduino Uno original, pero en lugar del chip FTDI o ATmega16U2 para la conexión USB, usa el CH340, lo que permite reducir costos sin afectar el rendimiento. La única diferencia práctica es que se necesita instalar el driver CH340, lo cual es rápido y fácil (solo lo haces una vez en tu PC).

    Si buscas una placa de desarrollo económica, funcional y confiable, esta es una excelente opción para tus proyectos.

    No, la instalación es muy fácil. Solo debes descargar el driver CH340, instalarlo en tu computadora y listo. Es un proceso que se hace una sola vez y después puedes programar la placa sin problemas en el Arduino IDE.
    Tutorial de instalación: Cómo instalar el driver CH340
    Link de instalación: Driver CH340

    Sí, el Arduino Uno R3 CH340 es totalmente compatible con módulos, sensores y shields diseñados para el Arduino Uno original. Puedes usarlo en proyectos de robótica, automatización, IoT y más sin ninguna limitación.

    El Arduino Uno R3 CH340 mantiene todas las características del Arduino Uno original, pero en lugar del chip FTDI o ATmega16U2 para la conexión USB, usa el CH340, lo que permite reducir costos sin afectar el rendimiento. La única diferencia práctica es que se necesita instalar el driver CH340, lo cual es rápido y fácil (solo lo haces una vez en tu PC).

    Si buscas una placa de desarrollo económica, funcional y confiable, esta es una excelente opción para tus proyectos.

    Sí, el Arduino Uno R3 CH340 es totalmente compatible con módulos, sensores y shields diseñados para el Arduino Uno original. Puedes usarlo en proyectos de robótica, automatización, IoT y más sin ninguna limitación.

    Especificaciones técnicas

      Modelo74LS47
      EncapsuladoDIP-16
      Voltaje de trabajo5V DC
      Corriente de salida - Alta-250µA
      Corriente de salida - Baja24mA
      Corriente máxima de cortocircuito-2mA
      Temperatura de funcionamiento0°C a +70°C
      AplicacionesContadores, relojes, voltímetros, proyectos

    ​
