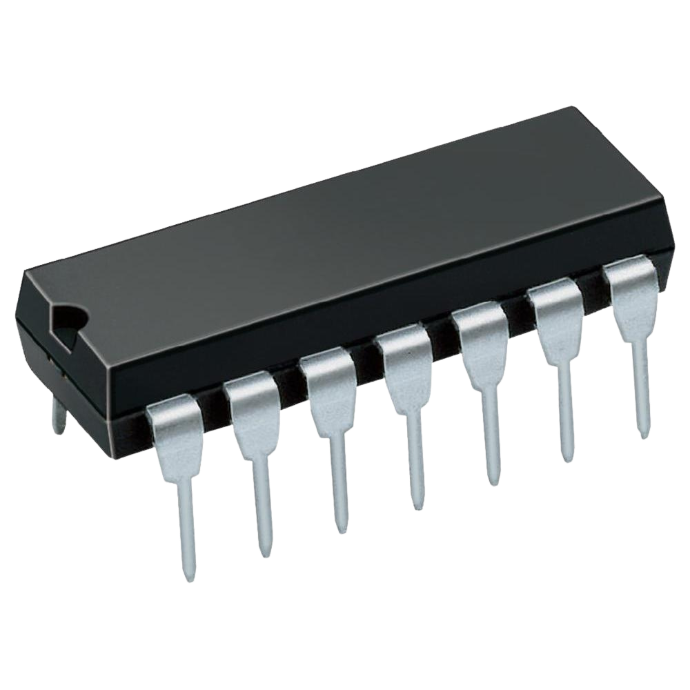

74LS121 Multivibrador Monoestable encapsulado DIP-14

https://nanoparuro.com/web/image/product.template/1642/image_1920?unique=490815a

S/ 3.90 3.9 PEN S/ 3.90

S/ 3.90

Not Available For Sale

    Esta combinación no existe.

    Contáctenos

      Producto genérico compatible de uso educativo y prototipado
    Imágenes y colores referenciales
    Envío a todo el Perú: 1-5 días hábiles
    Términos y condiciones

    Monoestable
    Función
    Pulso único
    Salida
    5V DC
    Voltaje de trabajo
    DIP-14
    Encapsulado

    Multivibrador Monoestable

    El 74LS121 es un multivibrador monoestable de la familia TTL que genera un solo pulso de duración determinada cada vez que recibe una señal de disparo. Su función principal es crear retardos de tiempo precisos o eliminar los rebotes (glitches) en interruptores mecánicos, lo que lo hace ideal para sistemas de control y temporización.

    Su funcionamiento se basa en entradas dobles activadas por transición negativa y una única entrada activada por transición positiva que se puede utilizar como entrada de inhibición. Además, proporciona impulsos de salida complementaria (Q y Q negada), lo que facilita su integración en diferentes circuitos. La duración del pulso se establece mediante una resistencia y un capacitor externos.

    El Kit Arduino Estudio Upgrade con Sensores y RFID es una solución completa para quienes desean explorar la electrónica, la robótica y la automatización con Arduino Uno R3. Con más de 20 sensores, módulos y actuadores, este kit es perfecto para estudiantes, makers y profesionales que buscan desarrollar proyectos avanzados.

    Incluye una pantalla LCD 16x2, un módulo RFID con tarjeta y llave, sensor de temperatura DHT11, joystick, sensor de nivel de agua, módulo relé, motores, displays, entre muchos otros componentes esenciales.

    Gracias a la gran variedad de sensores y módulos, este kit permite trabajar en proyectos de IoT, domótica, robótica, control de acceso y sistemas inteligentes. Además, es 100% compatible con Arduino IDE, por lo que solo necesitas conectar tu placa y empezar a programar.

    Es la mejor opción para aprender, experimentar y llevar tus conocimientos al siguiente nivel.

    • 1x Arduino Uno R3 con cable USB
    • 1x Pantalla LCD 16x2
    • 1x Módulo RFID con tarjeta y llave
    • 1x Módulo joystick
    • 1x Módulo teclado x16
    • 1x Módulo RTC DS1302
    • 1x Sensor de nivel de agua
    • 1x Sensor de temperatura y humedad DHT11
    • 1x Módulo LED RGB
    • 1x Módulo driver de motor ULN2003
    • 1x Motor de pasos 28BYJ-48
    • 1x Módulo de 1 relé
    • 1x Protoboard
    • 1x Set de 65 jumpers Macho- Macho
    • 10x Cable jumper Macho-Hembra
    • 1x Sensor de sonido KY-037
    • 1x Control remoto
    • 1x Potenciómetro de 10K
    • 1x Display de 7 segmentos (1 dígito)
    • 1x Display multiplexado (4 dígitos)
    • 1x Display matriz de puntos led
    • 1x Servomotor SG90
    • 2x Buzzer
    • 2x Ball Switches
    • 3x LDR
    • 5x Switches con tapa
    • 1x Cable de batería 9V con plug
    • 15x LEDs de colores
    • 30x Resistencias
    • 1x Sensor de flama
    • 1x Sensor IR receptor
    • 1x Integrado 74HC595
    • 1x Sensor de temperatura LM35DZ

    ✅ Multivibrador monoestable.
    ✅ Genera un solo pulso por disparo.
    ✅ Entradas de disparo por flanco negativo y positivo.
    ✅ Salidas complementarias (Q y Q negada).
    ✅ Encapsulado DIP-14.
    ✅ Voltaje de trabajo: 5V DC.
    ✅ Ideal para retardos y eliminación de rebotes.
    ✅ Perfecto para temporizadores y control.

    Es un circuito que genera un solo pulso de duración determinada cada vez que recibe una señal de disparo. Después de ese tiempo, vuelve a su estado de reposo y espera otro disparo. Es como un "temporizador de un solo tiro".

    La duración del pulso se controla mediante una resistencia (R) y un capacitor (C) externos conectados a los pines del chip. El tiempo del pulso (T) se calcula con la fórmula T = 0.7 x R x C. Variando los valores de R y C, puedes ajustar el tiempo desde nanosegundos hasta segundos.

    ¿Puedo usarlo con Arduino?

    Sí, puedes usarlo con Arduino para generar retardos precisos o eliminar los rebotes de un pulsador. El Arduino envía la señal de disparo y el 74LS121 genera el pulso de duración fija, que el Arduino puede leer o usar para activar otro dispositivo.


    El Arduino Uno R3 CH340 mantiene todas las características del Arduino Uno original, pero en lugar del chip FTDI o ATmega16U2 para la conexión USB, usa el CH340, lo que permite reducir costos sin afectar el rendimiento. La única diferencia práctica es que se necesita instalar el driver CH340, lo cual es rápido y fácil (solo lo haces una vez en tu PC).

    Si buscas una placa de desarrollo económica, funcional y confiable, esta es una excelente opción para tus proyectos.

    No, la instalación es muy fácil. Solo debes descargar el driver CH340, instalarlo en tu computadora y listo. Es un proceso que se hace una sola vez y después puedes programar la placa sin problemas en el Arduino IDE.
    Tutorial de instalación: Cómo instalar el driver CH340
    Link de instalación: Driver CH340

    Sí, el Arduino Uno R3 CH340 es totalmente compatible con módulos, sensores y shields diseñados para el Arduino Uno original. Puedes usarlo en proyectos de robótica, automatización, IoT y más sin ninguna limitación.

    El Arduino Uno R3 CH340 mantiene todas las características del Arduino Uno original, pero en lugar del chip FTDI o ATmega16U2 para la conexión USB, usa el CH340, lo que permite reducir costos sin afectar el rendimiento. La única diferencia práctica es que se necesita instalar el driver CH340, lo cual es rápido y fácil (solo lo haces una vez en tu PC).

    Si buscas una placa de desarrollo económica, funcional y confiable, esta es una excelente opción para tus proyectos.

    Sí, el Arduino Uno R3 CH340 es totalmente compatible con módulos, sensores y shields diseñados para el Arduino Uno original. Puedes usarlo en proyectos de robótica, automatización, IoT y más sin ninguna limitación.

    Especificaciones técnicas

      TipoCircuito integrado TTL
      Modelo74LS121
      FunciónMultivibrador monoestable
      EncapsuladoDIP-14
      Voltaje de trabajo5V DC
      Corriente de salida - Alta-0.4mA
      Corriente de salida - Baja16mA
      Corriente máxima de cortocircuito-55mA
      Temperatura de funcionamiento0°C a +70°C
      AplicacionesLógica digital, temporizadores, eliminación de rebotes, proyectos
