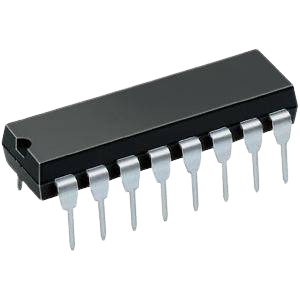

74HC595 Registro Shift 8 Bits DIP-16

Serie a Paralelo

Función

8 bits

Salidas

2-6V DC

Voltaje de trabajo

DIP-16

Encapsulado

74HC595

El 74HC595 es un registro de desplazamiento (shift register) de 8 bits que convierte datos en formato serial a paralelo. Su función principal es multiplicar las salidas digitales de tu microcontrolador: con solo 3 pines de Arduino (Datos, Reloj y Latch), puedes controlar 8 salidas independientes. Y si conectas varios chips en cascada, ¡puedes manejar más de 500 salidas!

Su funcionamiento se basa en recibir los datos bit a bit (de forma serial) y luego liberarlos todos a la vez (de forma paralela) en sus 8 pines de salida. Además, cuenta con una salida triestado (tri-state) que permite desconectar las salidas del circuito cuando no se usan. Es el componente ideal para matrices de LEDs, cubos LED, displays de 7 segmentos y control de relés.

Funcionalidades y usos
Preguntas frecuentes

El Kit Arduino Estudio Upgrade con Sensores y RFID es una solución completa para quienes desean explorar la electrónica, la robótica y la automatización con Arduino Uno R3. Con más de 20 sensores, módulos y actuadores, este kit es perfecto para estudiantes, makers y profesionales que buscan desarrollar proyectos avanzados.

Incluye una pantalla LCD 16x2, un módulo RFID con tarjeta y llave, sensor de temperatura DHT11, joystick, sensor de nivel de agua, módulo relé, motores, displays, entre muchos otros componentes esenciales.

Gracias a la gran variedad de sensores y módulos, este kit permite trabajar en proyectos de IoT, domótica, robótica, control de acceso y sistemas inteligentes. Además, es 100% compatible con Arduino IDE, por lo que solo necesitas conectar tu placa y empezar a programar.

Es la mejor opción para aprender, experimentar y llevar tus conocimientos al siguiente nivel.

1x Arduino Uno R3 con cable USB
1x Pantalla LCD 16x2
1x Módulo RFID con tarjeta y llave
1x Módulo joystick
1x Módulo teclado x16
1x Módulo RTC DS1302
1x Sensor de nivel de agua
1x Sensor de temperatura y humedad DHT11
1x Módulo LED RGB
1x Módulo driver de motor ULN2003
1x Motor de pasos 28BYJ-48
1x Módulo de 1 relé
1x Protoboard
1x Set de 65 jumpers Macho- Macho
10x Cable jumper Macho-Hembra
1x Sensor de sonido KY-037
1x Control remoto
1x Potenciómetro de 10K
1x Display de 7 segmentos (1 dígito)
1x Display multiplexado (4 dígitos)
1x Display matriz de puntos led
1x Servomotor SG90
2x Buzzer
2x Ball Switches
3x LDR
5x Switches con tapa
1x Cable de batería 9V con plug
15x LEDs de colores
30x Resistencias
1x Sensor de flama
1x Sensor IR receptor
1x Integrado 74HC595
1x Sensor de temperatura LM35DZ

✅ Registro de desplazamiento de 8 bits.
✅ Convierte datos de serie a paralelo.
✅ Expande las salidas digitales (3 pines = 8 salidas).
✅ Salida triestado (tri-state).
✅ Se puede conectar en cascada para más salidas.
✅ Ideal para matrices de LEDs y displays.
✅ Perfecto para control de relés.
✅ Construcción robusta y duradera.

¿Cómo funciona el 74HC595?

Recibe los datos bit a bit (de forma serial) desde el microcontrolador y los almacena en un registro interno. Cuando se activa el pin de "Latch" (ST_CP), los 8 bits se liberan simultáneamente en los 8 pines de salida (de forma paralela).

¿Cuántos pines de Arduino necesito para usarlo?

Solo necesitas 3 pines digitales: uno para los datos (DS), uno para el reloj (SH_CP) y uno para el latch (ST_CP). Esto te permite controlar 8 salidas con solo 3 pines, ahorrando recursos en tu Arduino.

¿Puedo conectar varios chips para tener más salidas?

Sí, el 74HC595 se puede conectar en cascada. La salida serial de un chip se conecta a la entrada serial del siguiente, lo que te permite controlar 16, 24, 32 o más salidas con los mismos 3 pines de Arduino.

¿En qué se diferencia del Arduino Uno normal?

El Arduino Uno R3 CH340 mantiene todas las características del Arduino Uno original, pero en lugar del chip FTDI o ATmega16U2 para la conexión USB, usa el CH340, lo que permite reducir costos sin afectar el rendimiento. La única diferencia práctica es que se necesita instalar el driver CH340, lo cual es rápido y fácil (solo lo haces una vez en tu PC).

Si buscas una placa de desarrollo económica, funcional y confiable, esta es una excelente opción para tus proyectos.

¿Es difícil instalar el driver CH340 para que funcione?

No, la instalación es muy fácil. Solo debes descargar el driver CH340, instalarlo en tu computadora y listo. Es un proceso que se hace una sola vez y después puedes programar la placa sin problemas en el Arduino IDE.
Tutorial de instalación: Cómo instalar el driver CH340
Link de instalación: Driver CH340

¿Es compatible con todos los módulos y sensores de Arduino?

Sí, el Arduino Uno R3 CH340 es totalmente compatible con módulos, sensores y shields diseñados para el Arduino Uno original. Puedes usarlo en proyectos de robótica, automatización, IoT y más sin ninguna limitación.

¿En qué se diferencia del Arduino Uno normal?

El Arduino Uno R3 CH340 mantiene todas las características del Arduino Uno original, pero en lugar del chip FTDI o ATmega16U2 para la conexión USB, usa el CH340, lo que permite reducir costos sin afectar el rendimiento. La única diferencia práctica es que se necesita instalar el driver CH340, lo cual es rápido y fácil (solo lo haces una vez en tu PC).

Si buscas una placa de desarrollo económica, funcional y confiable, esta es una excelente opción para tus proyectos.

¿Es compatible con todos los módulos y sensores de Arduino?

Sí, el Arduino Uno R3 CH340 es totalmente compatible con módulos, sensores y shields diseñados para el Arduino Uno original. Puedes usarlo en proyectos de robótica, automatización, IoT y más sin ninguna limitación.

Especificaciones técnicas

Modelo	74HC595
Encapsulado	DIP-16
Voltaje de trabajo	2V a 6V DC
Bits	8
Tipo de salida	Paralelo (8 bits) y triestado
Corriente de salida	±35mA por pin
Temperatura de funcionamiento	-40°C a +85°C
Aplicaciones	Matrices LED, displays, relés, proyectos

Síganos

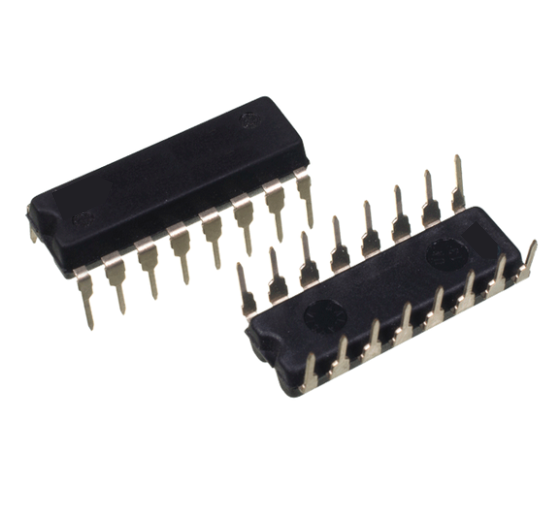

74HC595 Registro Shift de 8 Bits Salida Paralelo y Triestado Encapsulado DIP-16
