Cómo usar una protoboard: conexiones y primer circuito paso a paso

Entiende sus conexiones y enciende tu primer LED en 4 pasos, sin soldar.

¿Quieres armar tu primer circuito, pero no sabes dónde va cada cable? La protoboard te deja probar componentes electrónicos sin soldar: conectas, pruebas, te equivocas y vuelves a empezar en segundos.

En esta guía vas a entender cómo está conectada por dentro y vas a encender tu primer LED en 4 pasos.

⏱️10 minutos
de principio a fin
🟢Nivel fácil
sin experiencia previa
🔌Sin programar
ni soldar nada

¿Qué es una protoboard?

Es una placa llena de agujeros donde insertas componentes y cables. También se le llama breadboard o placa de pruebas. Debajo de los agujeros hay láminas metálicas que unen ciertos puntos entre sí. Por eso no necesitas soldar: la placa hace las conexiones por ti.

El único secreto es saber qué agujeros están conectados. Míralo en esta imagen:

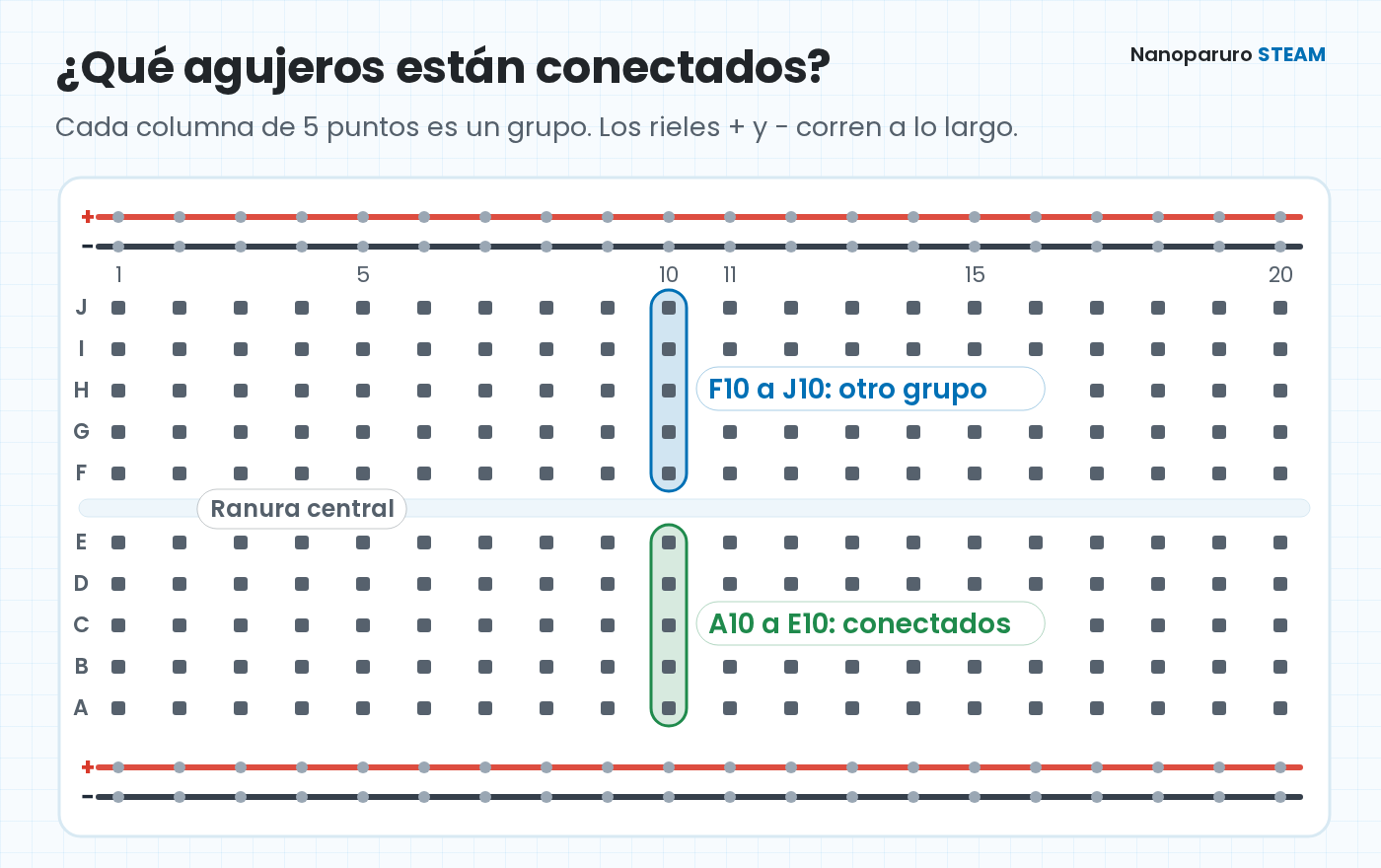

Diagrama de una protoboard: los cinco puntos A a E de un mismo número están conectados, F a J forman otro grupo, la ranura central separa las dos mitades y los rieles + y − recorren la placa a lo largo.

  • Grupos de 5: los puntos A, B, C, D y E de un mismo número están unidos. Por ejemplo, A10 y E10 están conectados.
  • La ranura central separa las dos mitades: E10 no está conectado con F10.
  • Cada número es independiente: la columna 10 no toca a la 11.
  • Rieles + y −: corren a lo largo de la placa y sirven para repartir la alimentación. Los símbolos no generan voltaje: tú conectas la fuente.

Materiales

🧩 Protoboard de 400 u 830 puntos
Ver la de 830 puntos · ver la de 400 puntos
🔴 Un LED rojo de 5 mm
Ver LEDs en la tienda
🟠 Una resistencia de 330 Ω (¼ W)
Kit de resistencias ¼ W · ver resistencias
🔗 2 cables jumper macho-macho
Set de 40 jumpers
🔵 Arduino Uno R3 o compatible, con su cable USB. Aquí solo lo usamos como fuente de 5 V: no hay que cargarle ningún programa.
Ver Uno R3 compatible + cable USB

Paso a paso: tu primer LED

Paso 1 · Reconoce las patas del LED

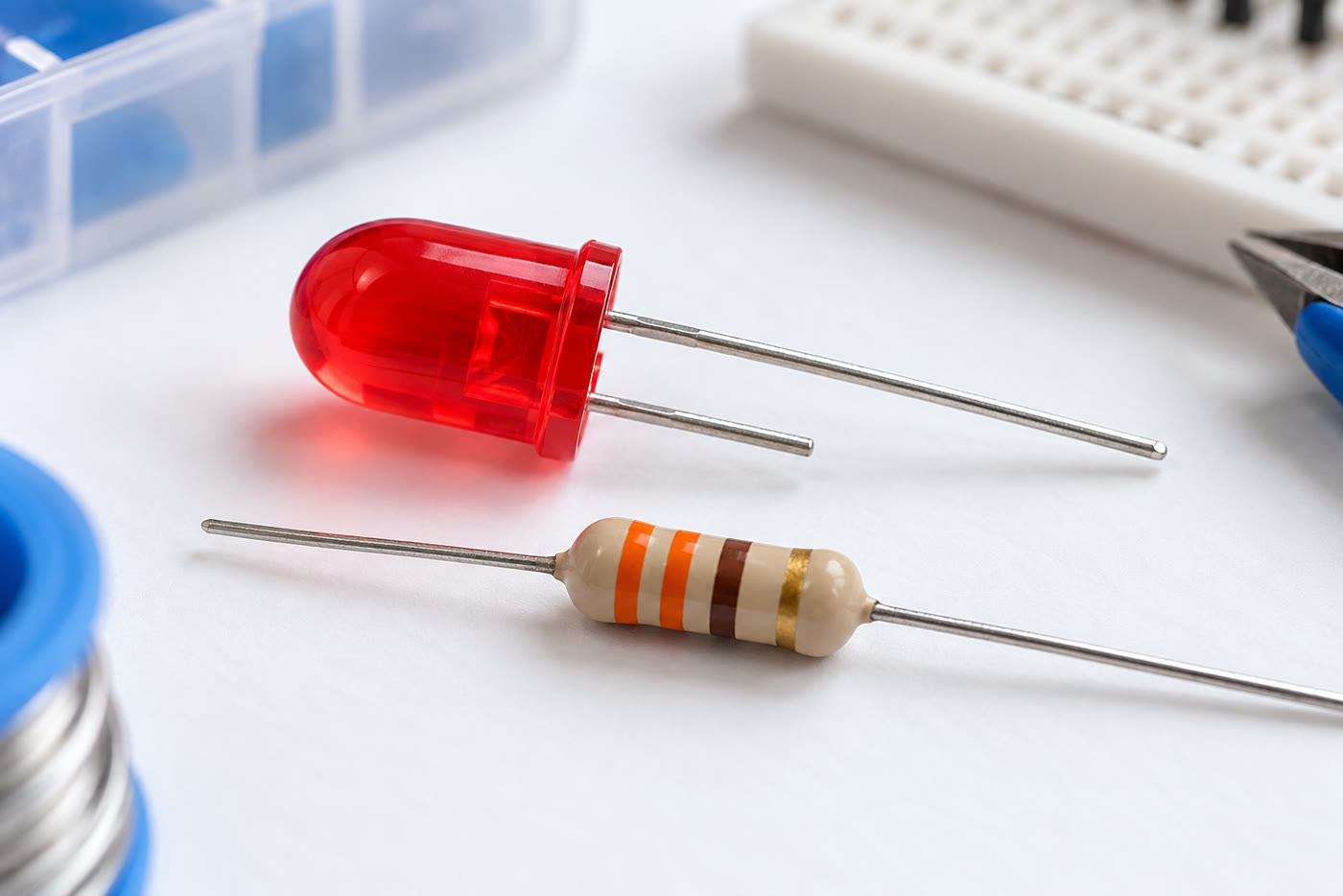

LED rojo de 5 mm con una pata larga y una corta, junto a una resistencia con bandas naranja, naranja, marrón y dorado.

Un LED tiene polaridad, o sea, tiene un lado + y un lado −:

  • Pata larga = ánodo (+)
  • Pata corta = cátodo (−). El borde del LED suele tener un lado plano en ese mismo lado.

Si las patas están cortadas o el componente es diferente, revisa su ficha técnica.

Paso 2 · Coloca el LED

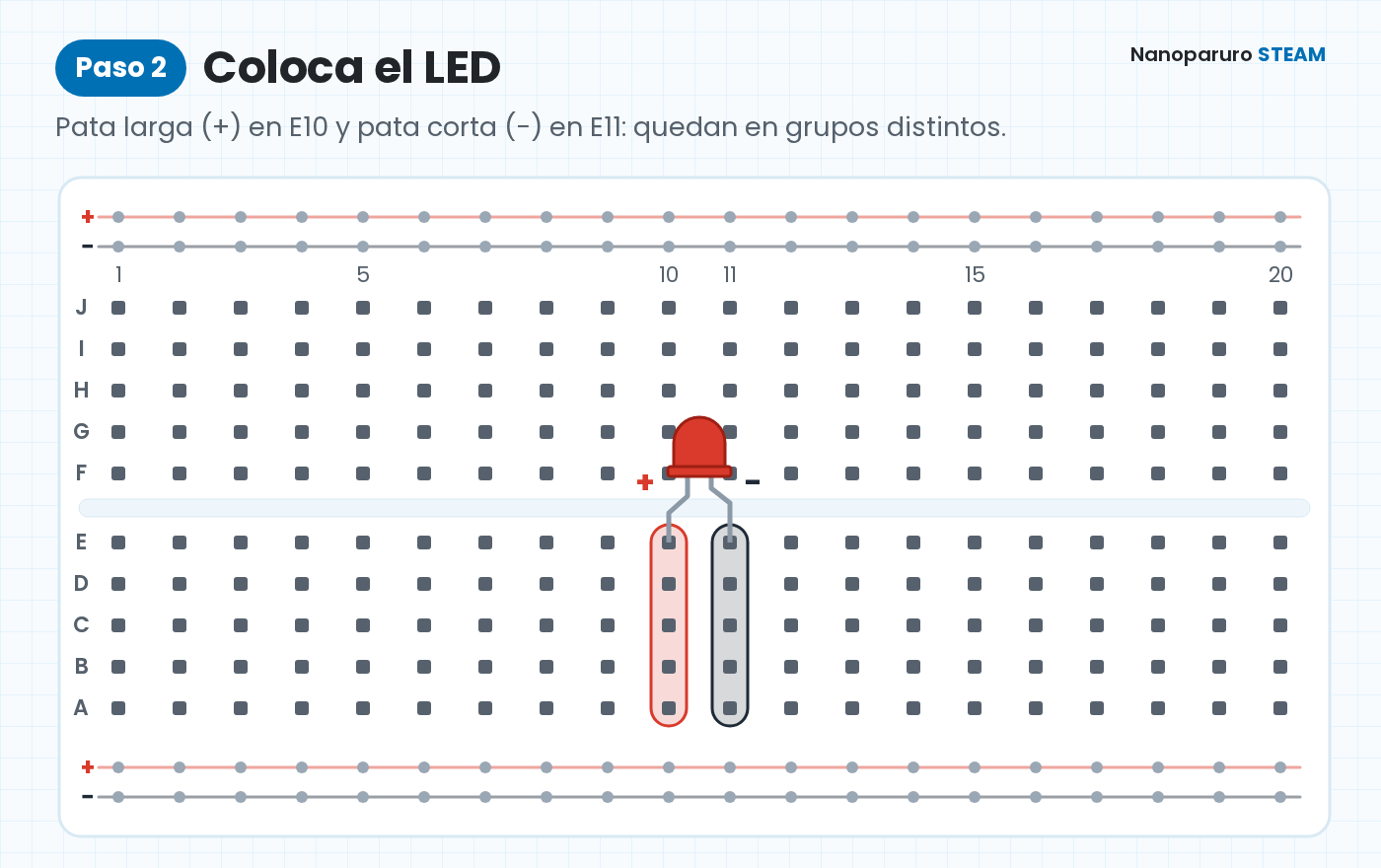

Diagrama: LED con la pata larga (+) en E10 y la pata corta (−) en E11.

Pon la pata larga en E10 y la pata corta en E11. Así cada pata queda en un grupo distinto.

💡 Si pones las dos patas en la misma columna, el LED queda "en corto" consigo mismo y nunca va a encender.

Paso 3 · Añade la resistencia

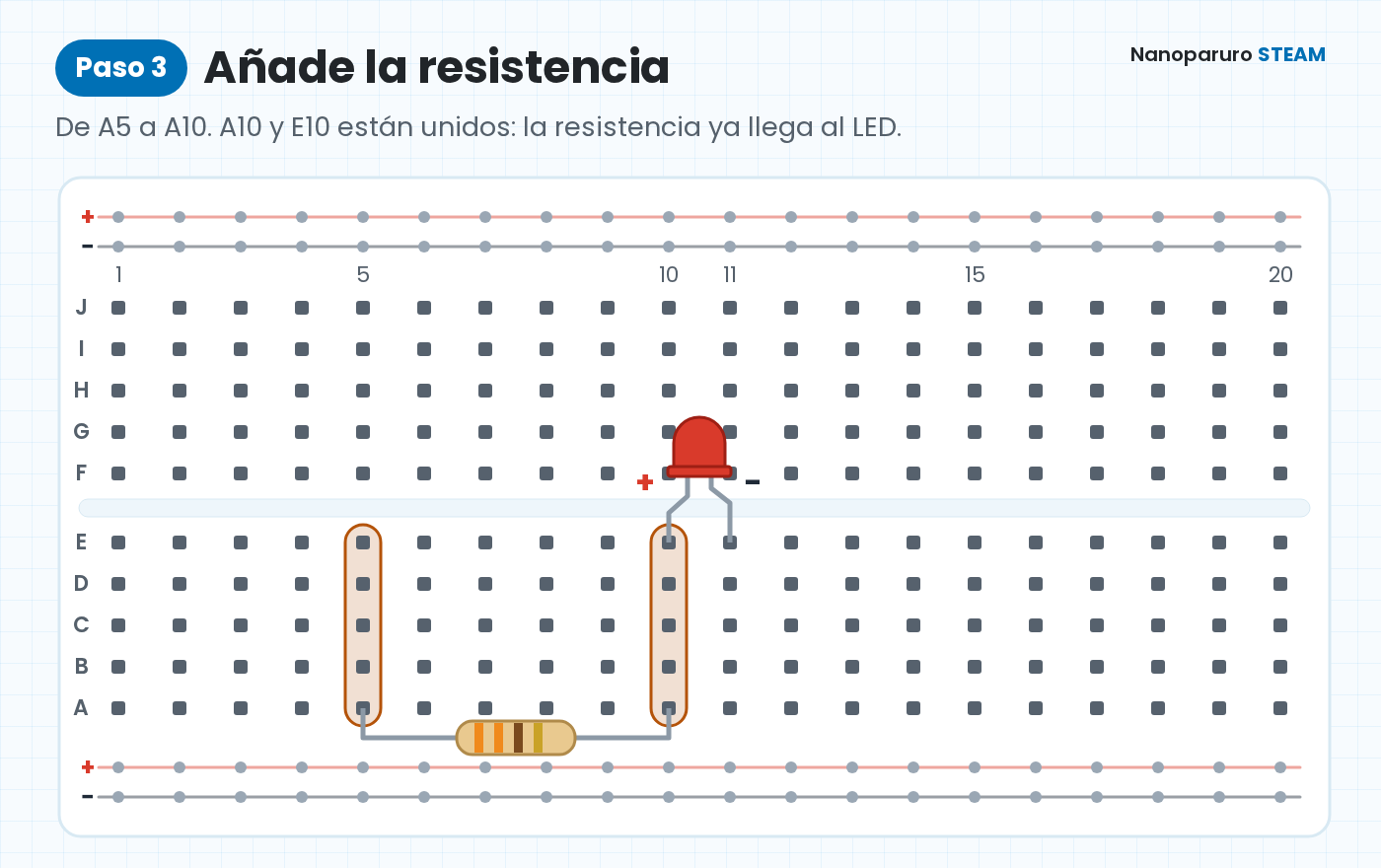

Diagrama: resistencia de 330 ohmios entre A5 y A10; A10 queda unido al ánodo del LED en E10.

Conecta una pata de la resistencia en A5 y la otra en A10. La resistencia no tiene polaridad, así que da igual hacia qué lado la pongas.

Como A10 y E10 están en el mismo grupo, la resistencia ya quedó conectada a la pata + del LED. ¡Esa es la magia de la protoboard!

¿Para qué sirve la resistencia? Limita la corriente que pasa por el LED. Sin ella, un LED conectado directo a 5 V puede quemarse. Los 330 Ω son el valor indicado para este montaje con un LED rojo común.

Paso 4 · Conecta 5V y GND

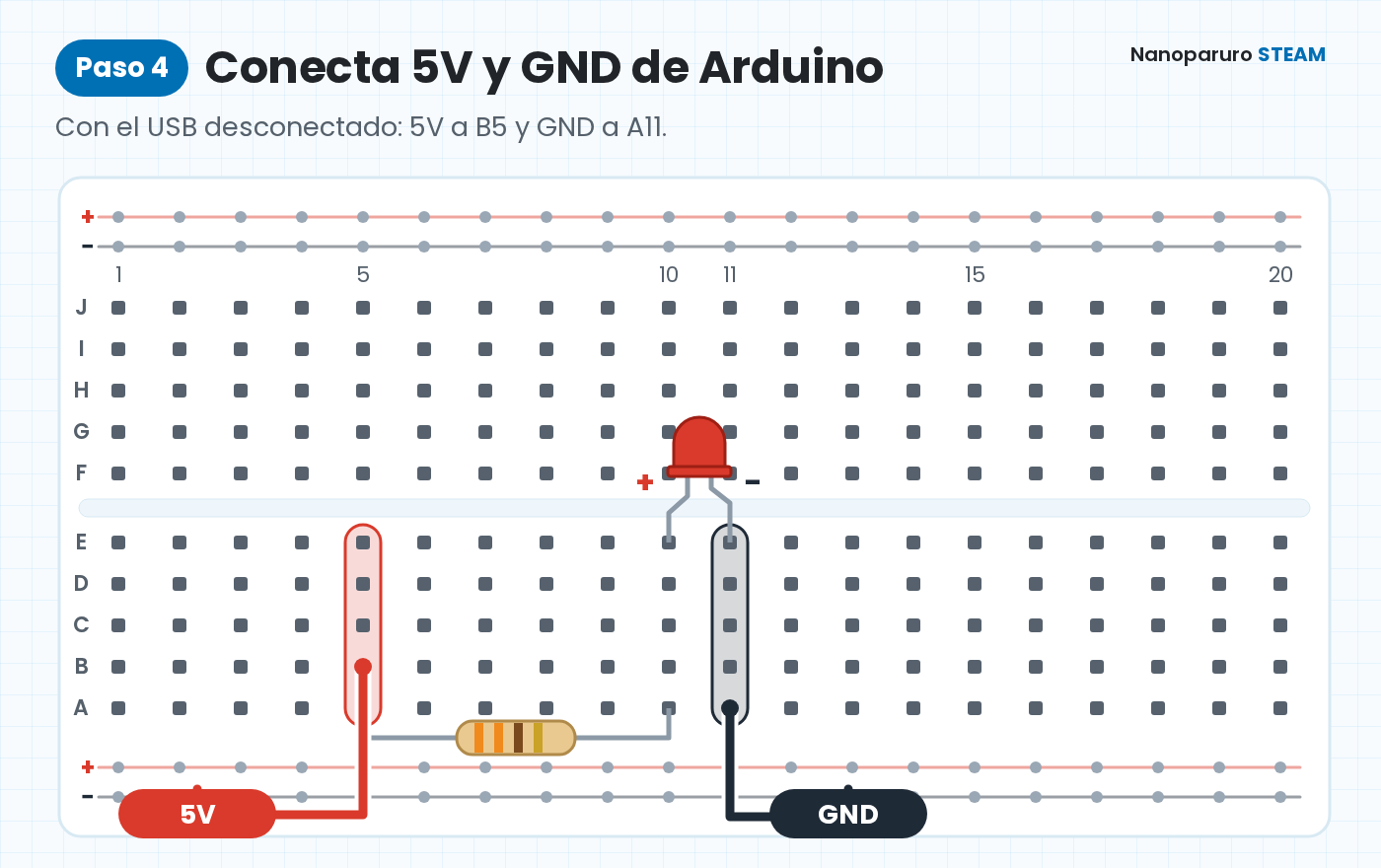

Diagrama: cable rojo desde 5V de Arduino a B5 y cable negro desde GND de Arduino a A11.

Con Arduino todavía desconectado del USB:

  • 🔴 Un jumper desde el pin 5V de Arduino hasta B5.
  • ⚫ Otro jumper desde un pin GND de Arduino hasta A11.

Antes de enchufar, revisa que ningún cable una 5V directamente con GND.

¡Enciéndelo! ✨

Conecta el USB. El LED debería quedarse encendido.

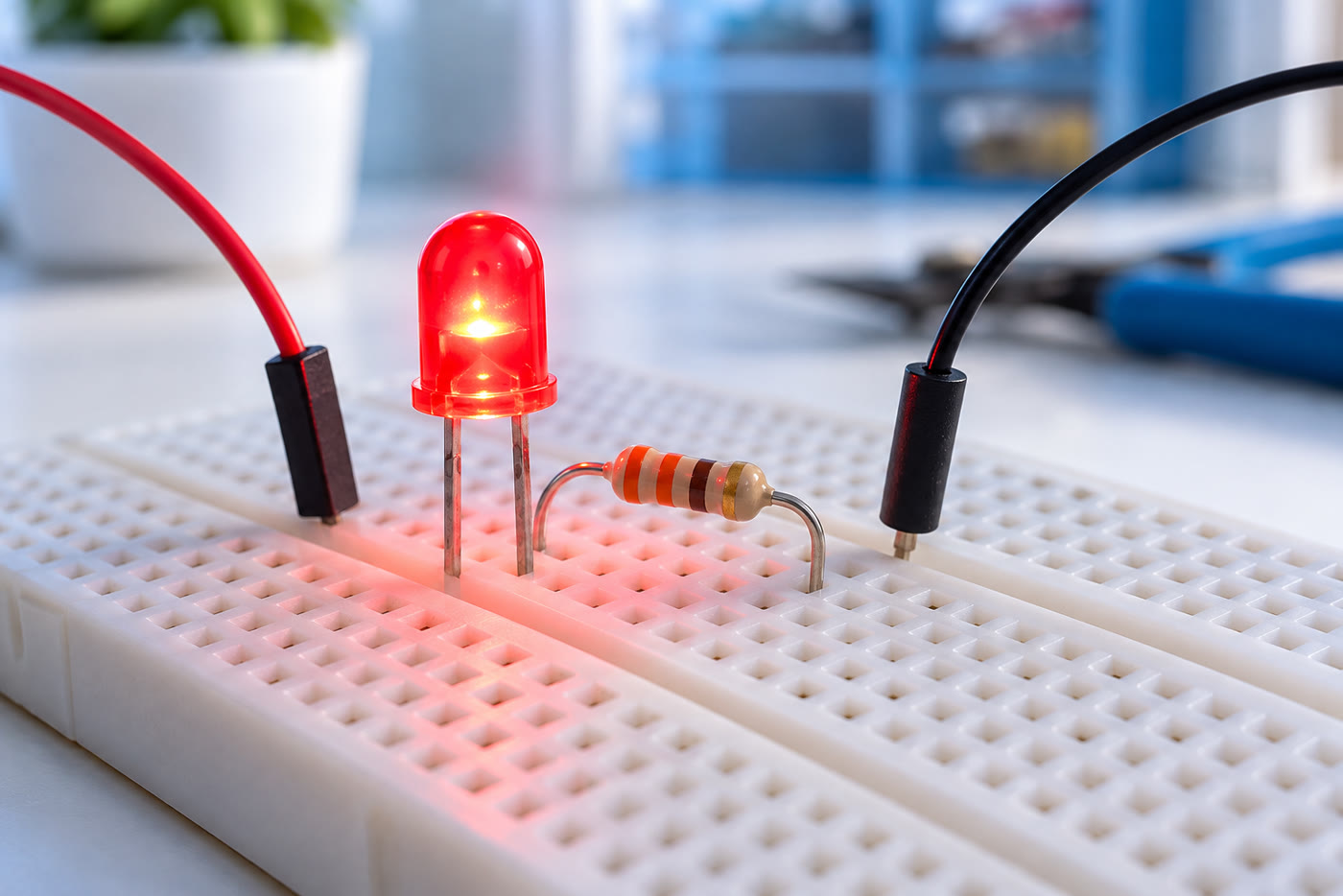

LED rojo encendido sobre una protoboard junto a una resistencia, con un cable rojo y uno negro conectados.

¿Por qué funciona? Porque la corriente tiene un camino completo de ida y vuelta:

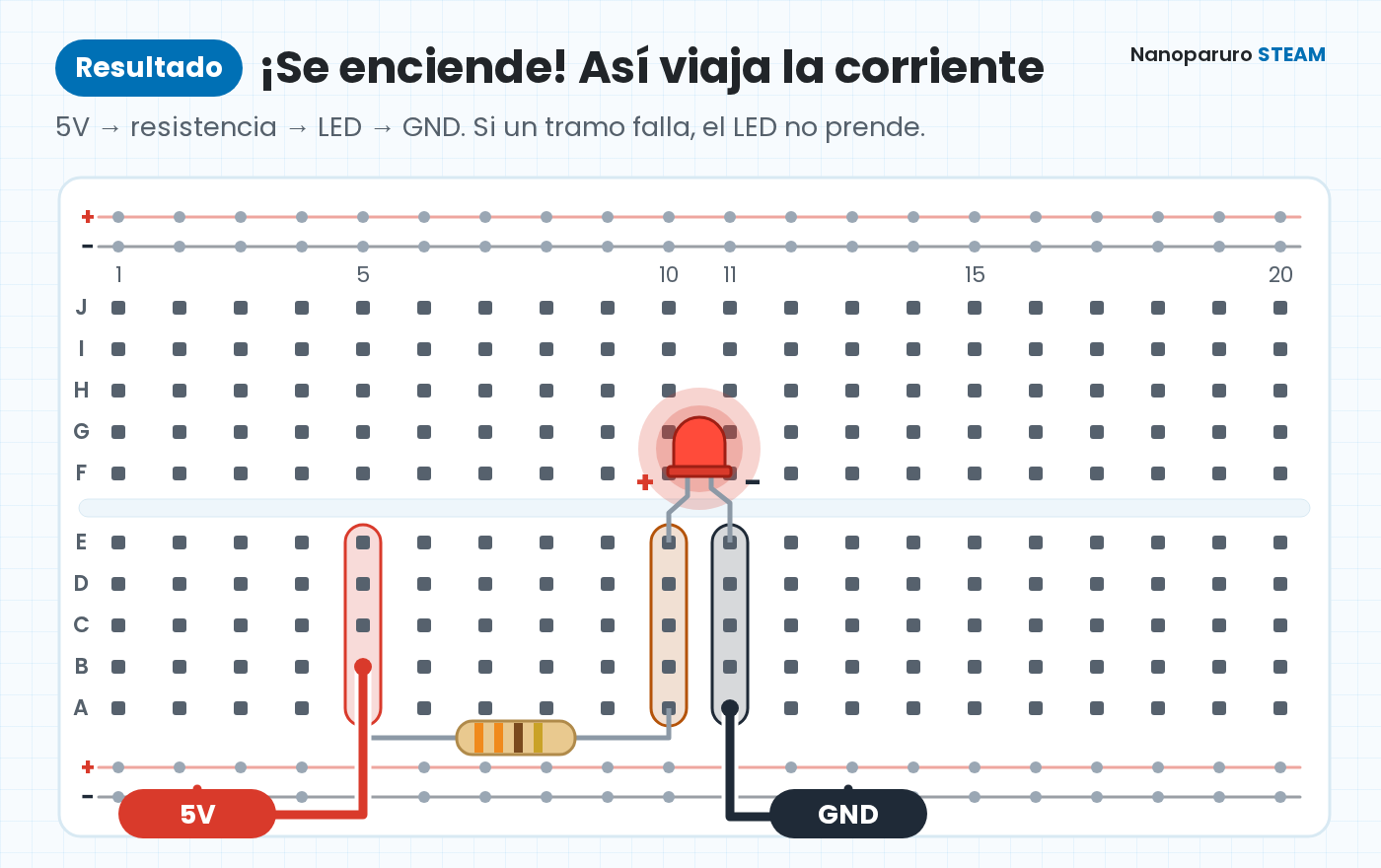

Diagrama del recorrido de la corriente: 5V entra por B5, pasa por la resistencia hasta A10, atraviesa el LED de E10 a E11 y sale por A11 hacia GND.

5V → B5 → resistencia → A10 / E10 → LED → E11 / A11 → GND

Si cualquier tramo de ese camino se interrumpe, el LED no enciende. Y con eso ya sabes cómo buscar fallas.

Mini reto 🧠

Con el USB desconectado, mueve el LED un número a la derecha: pata larga en E11 y pata corta en E12. ¿Qué crees que pasa?

Ver respuesta

No enciende. La resistencia sigue llegando a la columna 10, pero la pata + del LED ahora está en la 11, donde también está GND. El camino se rompió. Para que vuelva a funcionar, regresa el LED a E10 y E11, o corre todo el circuito una columna: 5V a B6, resistencia de A6 a A11 y GND a A12.

¿Por qué no enciende mi LED?

Desconecta el USB y revisa en este orden:

Lo que pasaQué revisar
🔄 LED al revésPata larga (+) en E10, pata corta (−) en E11.
📍 Cable en otra columnaSigue el camino desde 5V hasta GND y confirma los números.
🔗 Patas del LED en la misma columnaDeben quedar en grupos distintos (10 y 11).
🪛 Contacto flojoEmpuja bien los jumpers y las patas hasta que entren firmes.
🎨 Resistencia equivocadaDebe ser 330 Ω (naranja, naranja, marrón). Un valor muy alto da poca luz.
🔌 Sin alimentaciónRevisa el cable USB y que uses los pines 5V y GND.

Si todo parece correcto, prueba con otro LED que sepas que funciona. Cambia un solo elemento a la vez para encontrar el problema.

Preguntas frecuentes

¿Necesito Arduino para usar una protoboard?

No. Puedes usar cualquier fuente adecuada para tus componentes. Aquí usamos los 5 V de Arduino Uno porque es una alimentación conocida y fácil de identificar.

¿Qué diferencia hay entre una protoboard de 400 y una de 830 puntos?

La de 830 te da más espacio para circuitos grandes. Para este ejercicio sirven las dos. Revisa siempre cómo están distribuidos los rieles en tu modelo.

¿Puedo usar una batería de 9 V con este mismo montaje?

No directamente. Este circuito está calculado para 5 V; con otro voltaje hay que recalcular la resistencia. Y nunca conectes una batería de 9 V al pin 5V de Arduino.

¿La protoboard se puede reutilizar?

Sí, muchísimas veces. Saca los componentes con cuidado y evita meter patas demasiado gruesas, porque deforman los contactos.

¡Ya puedes empezar a crear!

Encender un LED te enseña lo más importante de la electrónica: un circuito funciona cuando cada conexión está en su lugar. Con esta base ya puedes seguir con pulsadores, sensores y proyectos con Arduino.

¿Te falta algún material? Encuéntralo en Nanoparuro y sigue aprendiendo.

Ver protoboards Guía de pines de Arduino Uno
