Pantalla LCD 16x2 con módulo I2C (PCF8574): qué es I2C y cómo conectarla a Arduino

La pantalla LCD 16x2 con módulo I2C es la misma pantalla de siempre, pero con una plaquita detrás que reduce la conexión a solo 4 cables. En esta guía te explicamos qué es I2C, cómo conectarla al Arduino Uno, cómo encontrar la dirección de tu módulo y el código para tu primer mensaje.

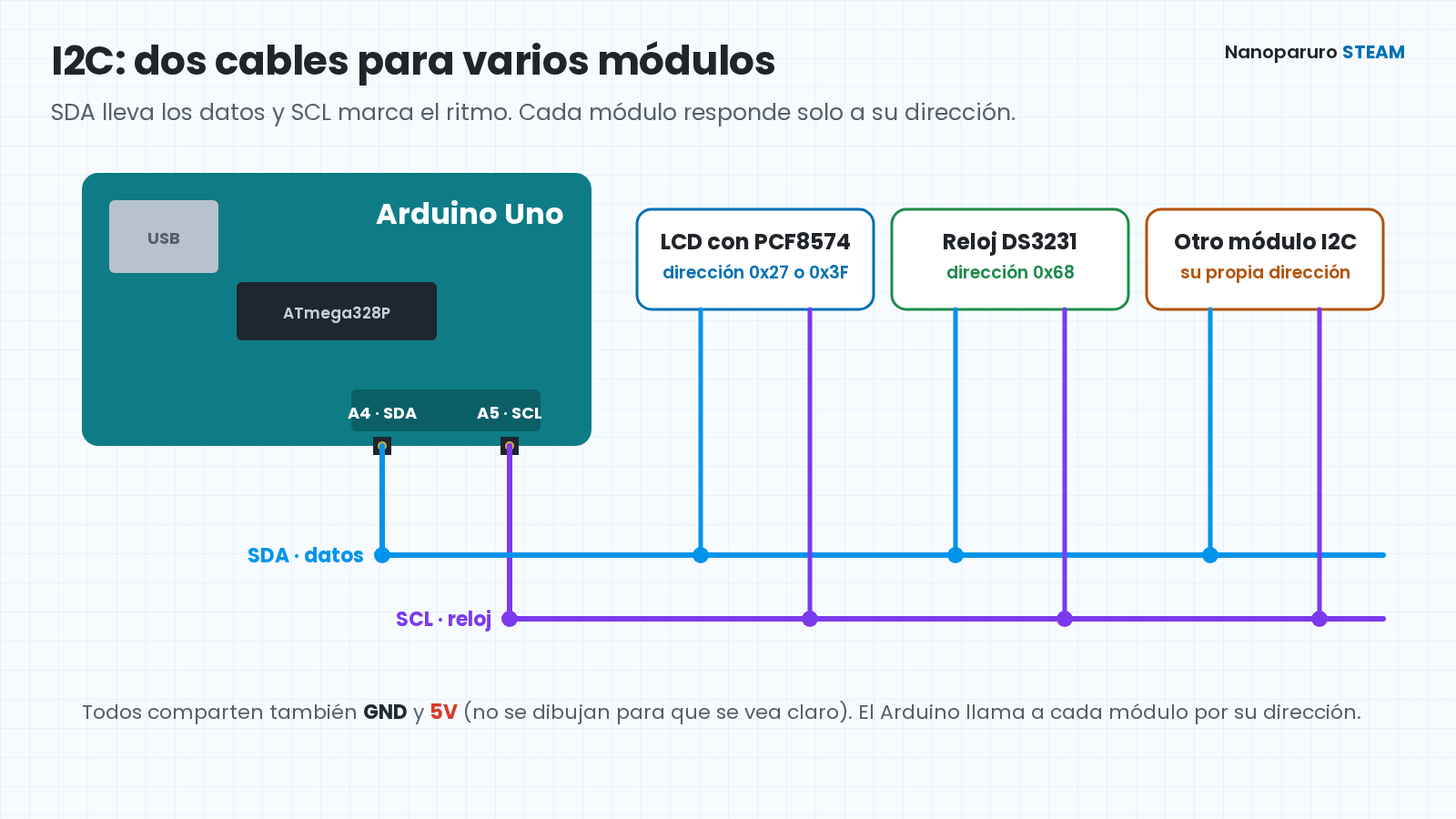

¿Qué es I2C?

I2C (se lee "i dos c" o "i cuadrado c") es una forma de comunicación en la que varios módulos comparten los mismos 2 cables:

• SDA (datos): por aquí viajan la información y las órdenes.
• SCL (reloj): marca el ritmo para que el Arduino y el módulo se entiendan.

El Arduino es el que manda, y cada módulo tiene una dirección: un número que lo identifica, como 0x27. Es como un edificio: hay un solo pasillo (los 2 cables) y cada departamento tiene su número. Cuando el Arduino quiere escribir en la pantalla, "toca la puerta" de su dirección y solo ella responde.

Gracias a esto puedes conectar en los mismos 2 cables la pantalla, un reloj DS3231 y otros sensores I2C. La única regla: no puede haber dos módulos con la misma dirección en los mismos cables.

¿Qué cambia respecto a la LCD normal?

Si ya leíste nuestra guía de la pantalla LCD 16x2 con Arduino, esta es la diferencia:

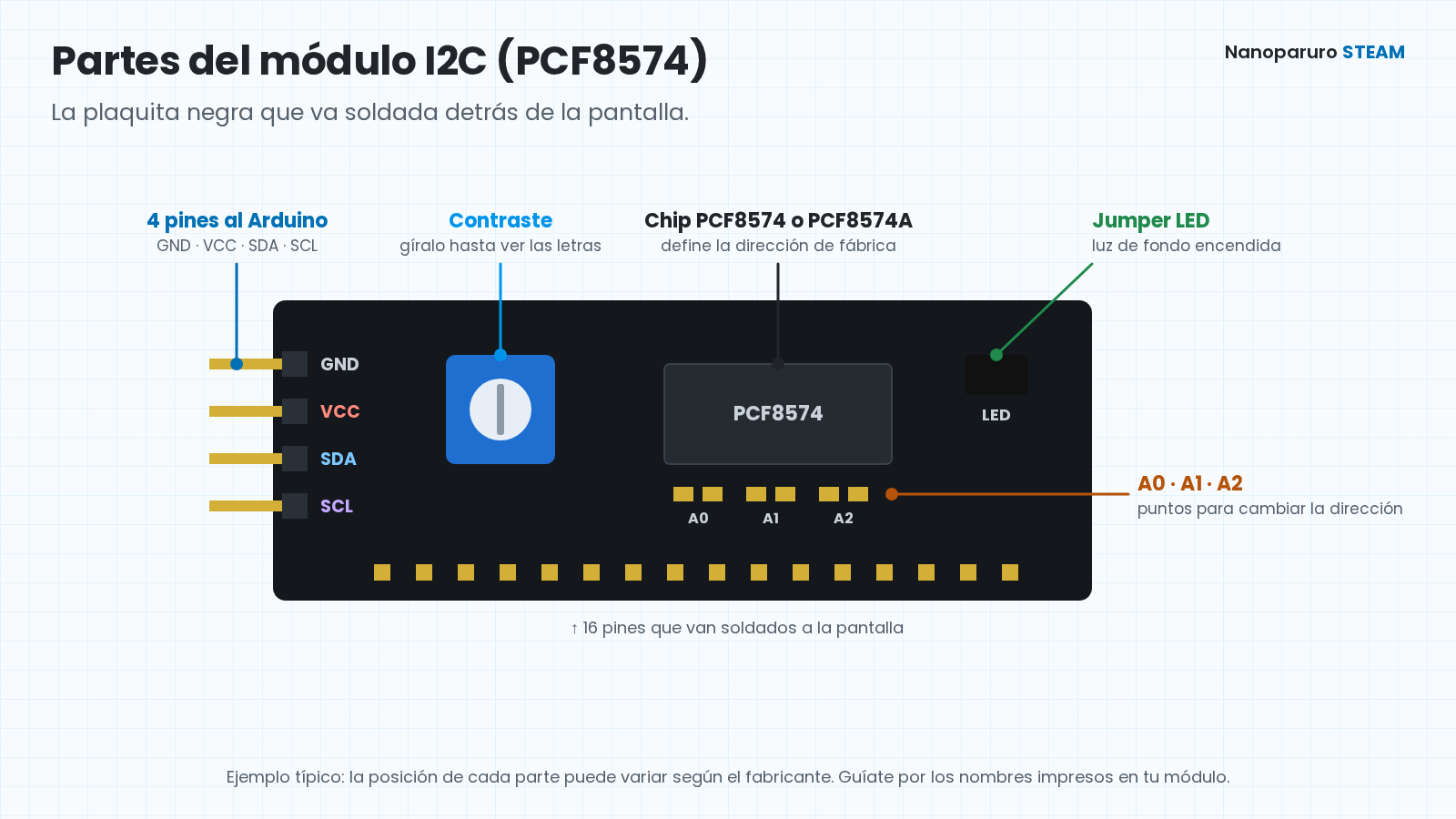

El módulo I2C (PCF8574)

La plaquita negra de atrás tiene un chip PCF8574: recibe las órdenes por los 2 cables del I2C y las pasa a los 16 pines de la pantalla. Por eso, para el Arduino, la pantalla pasa a ser un módulo I2C más.

Puedes encontrarla ya soldada a la pantalla, o comprar el módulo suelto y soldarlo tú a una LCD 16x2 o 20x4.

• 4 pines (GND, VCC, SDA, SCL): son los únicos que van al Arduino.
• Potenciómetro azul: ajusta el contraste. Si no ves las letras, casi siempre es esto.
• Jumper LED: si tu módulo lo tiene, debe estar puesto para que se encienda la luz de fondo.
• A0, A1 y A2: sirven para cambiar la dirección. Los vemos más abajo.

¿0x27 o 0x3F? Depende del chip

La dirección de fábrica depende de la versión del chip que traiga tu módulo, y el nombre está impreso encima:

Como los módulos pueden venir de distintos fabricantes, la forma segura de saberlo es con el escáner I2C: un código corto que le pregunta a cada dirección quién está conectado. Te lo dejamos más abajo.

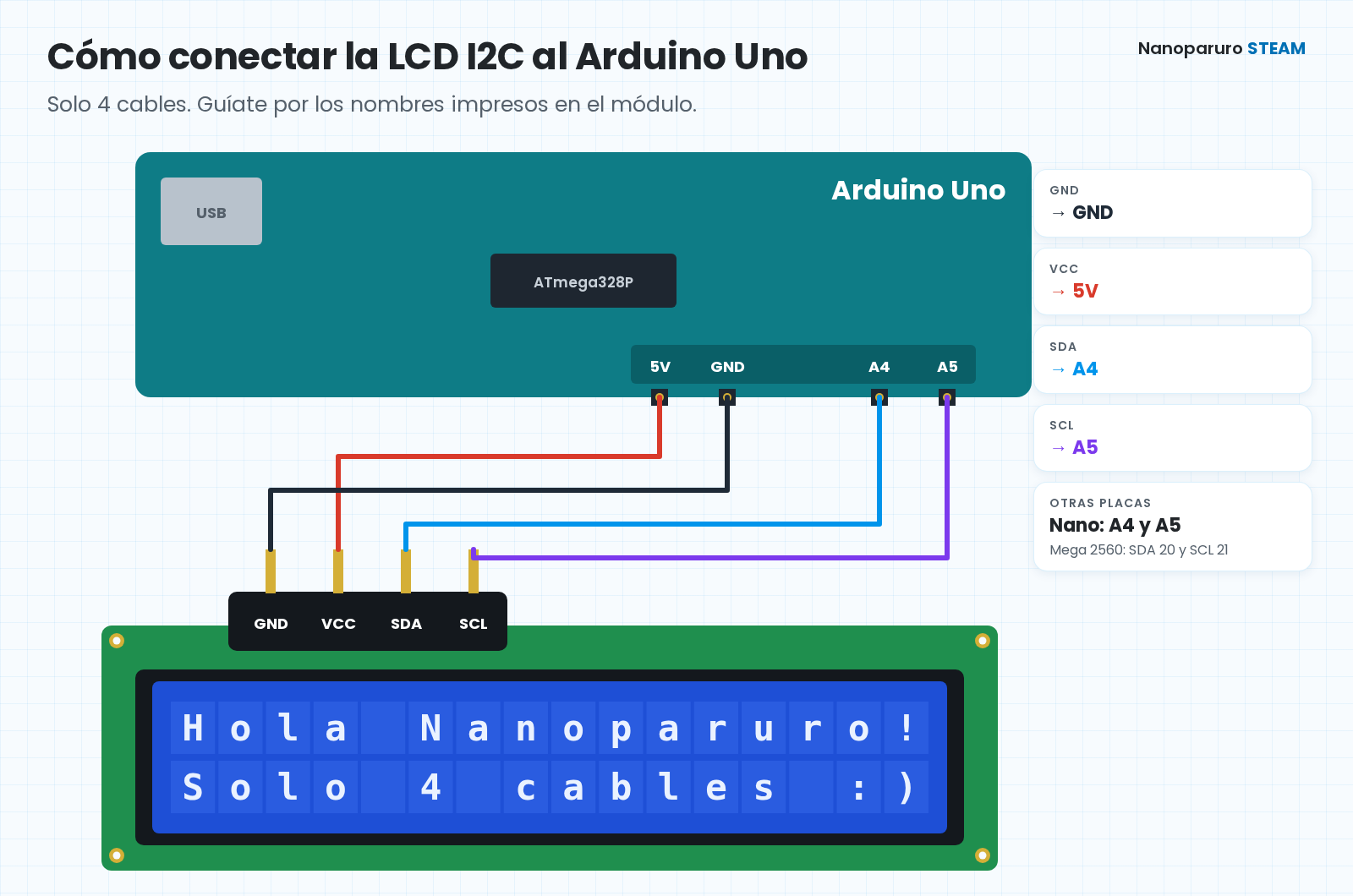

Cómo conectarla al Arduino Uno

Guíate siempre por los nombres impresos en tu módulo, no por la posición de los pines. Si es tu primera vez con estos pines, revisa nuestra guía de pines del Arduino Uno.

Paso 1: encuentra la dirección con el escáner I2C

Abre el Arduino IDE, copia este código y súbelo con la pantalla ya conectada. No necesitas instalar nada: la librería Wire ya viene incluida.

#include <Wire.h>

void setup() {
  Wire.begin();
  Serial.begin(9600);
  Serial.println("Buscando dispositivos I2C...");

  byte encontrados = 0;
  for (byte direccion = 1; direccion < 127; direccion++) {
    Wire.beginTransmission(direccion);
    if (Wire.endTransmission() == 0) {   // 0 = alguien respondió
      Serial.print("Encontrado en la direccion 0x");
      if (direccion < 16) Serial.print("0");
      Serial.println(direccion, HEX);
      encontrados++;
    }
  }

  Serial.print("Listo: ");
  Serial.print(encontrados);
  Serial.println(" dispositivo(s) encontrado(s)");
}

void loop() {
}

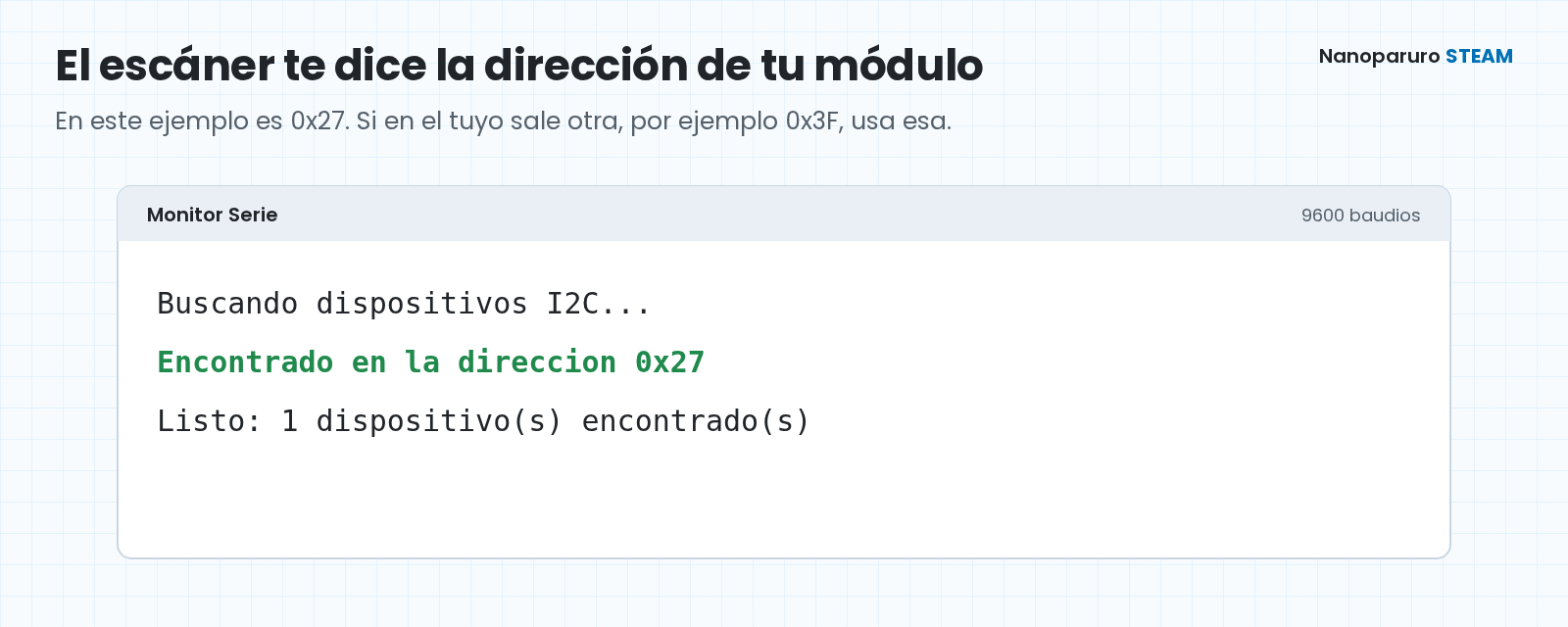

Abre el Monitor Serie (la lupa arriba a la derecha del IDE) y elige 9600 baudios. Verás algo así:

Anota la dirección que te salió. Si dice 0 dispositivos, revisa los cables antes de seguir: que SDA y SCL no estén invertidos y que GND y VCC estén bien conectados.

Paso 2: instala la librería LiquidCrystal I2C

1. En el Arduino IDE, abre el menú Herramientas → Administrar bibliotecas (o el ícono de libros de la izquierda).
2. Busca LiquidCrystal I2C.
3. Instala la de Frank de Brabander.

Paso 3: tu primer mensaje

Copia este código, cambia 0x27 por la dirección que te dio el escáner y súbelo:

#include <Wire.h>
#include <LiquidCrystal_I2C.h>

// (dirección, columnas, filas): pon aquí la dirección de tu escáner
LiquidCrystal_I2C lcd(0x27, 16, 2);

void setup() {
  lcd.init();                     // inicia la pantalla
  lcd.backlight();                // enciende la luz de fondo
  lcd.setCursor(0, 0);            // columna 0, fila 1
  lcd.print("Hola Nanoparuro!");
}

void loop() {
  lcd.setCursor(0, 1);            // columna 0, fila 2
  lcd.print("Segundos: ");
  lcd.print(millis() / 1000);     // tiempo desde que encendió
  delay(200);
}

Si todo está bien, verás "Hola Nanoparuro!" en la primera fila y un contador de segundos en la segunda. Si la luz se enciende pero no ves letras, gira el potenciómetro azul del módulo.

Funciones que más vas a usar

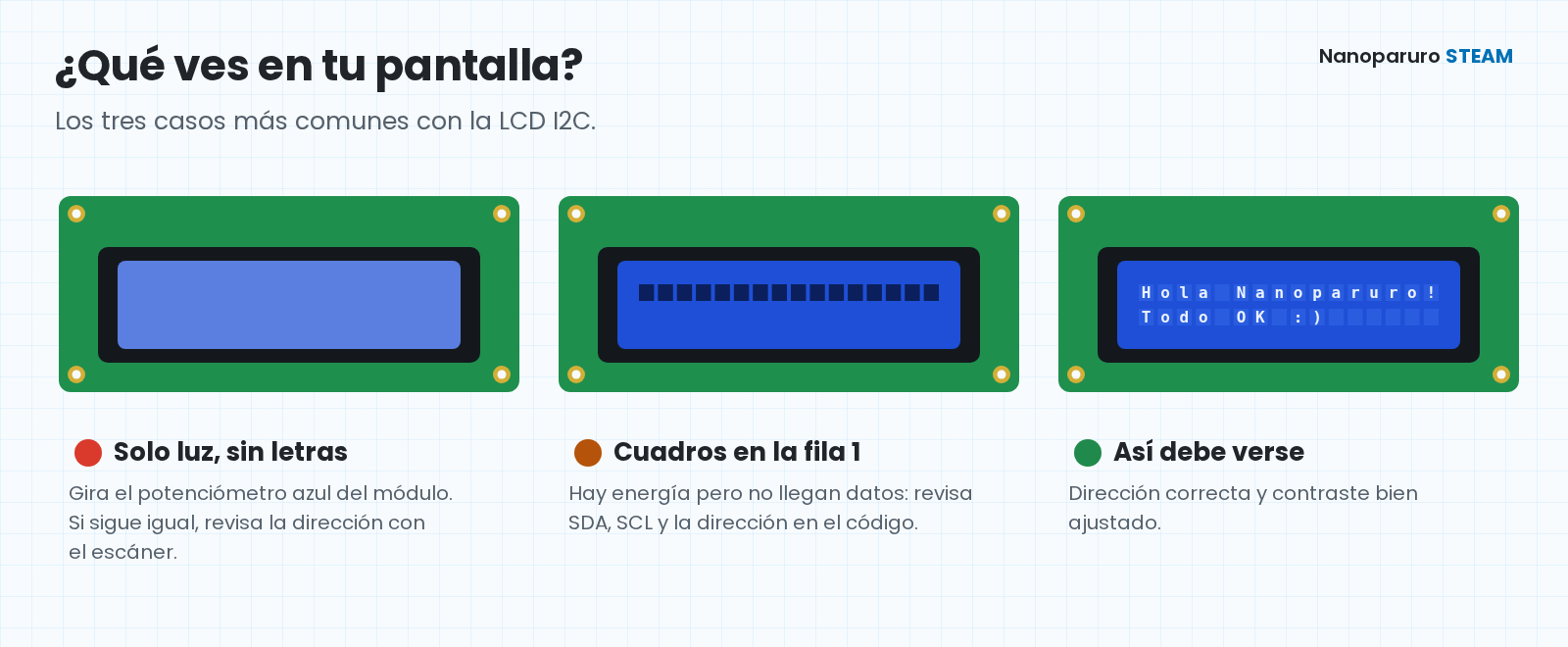

Problemas comunes

Preguntas frecuentes
