TXS0108E Adaptador de Nivel Logico de 8 Bits Bidireccional - Basado en TXS0108E

Convertidor de nivel lógico TXS0108E de 8 canales bidireccional, ideal para comunicación entre dispositivos de 3.3V y 5V.

S/ 10.00 10.0 PEN S/ 10.00

S/ 10.00

Esta combinación no existe.

AÑADIR AL CARRITO

Producto genérico compatible de uso educativo y prototipado
Imágenes y colores referenciales
Envío a todo el Perú: 1-5 días hábiles
Términos y condiciones

60 Mbps

Taza de transferencia

1.2V - 3.6V

Puerto A

1.65V - 5.5V

Puerto B

Adaptador Bidireccional

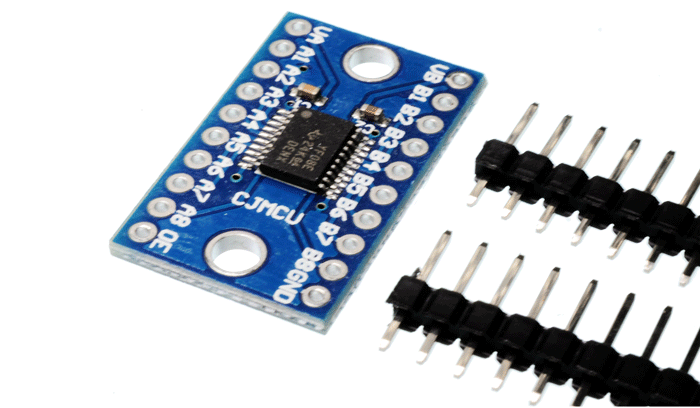

El módulo TXS0108E es un adaptador de nivel lógico bidireccional diseñado para permitir la comunicación segura entre dispositivos que trabajan con diferentes niveles de voltaje lógico, como 3.3V y 5V.

Basado en el integrado TXS0108E Logic Level Converter, este módulo ofrece 8 canales bidireccionales independientes, permitiendo convertir señales digitales en ambos sentidos automáticamente, sin necesidad de controlar la dirección mediante software.

Es ampliamente utilizado para conectar dispositivos de 3.3V como el ESP32 o Raspberry Pi con módulos y sensores de 5V como algunos dispositivos compatibles con Arduino Uno.

Gracias a su alta velocidad y compatibilidad con múltiples protocolos digitales, el TXS0108E es ideal para buses I2C, SPI, UART y otras interfaces de comunicación.

Funcionalidades y usos
Preguntas frecuentes

✅ Conversión automática de niveles lógicos.

✅Comunicación segura entre 3.3V y 5V.

✅Soporte para múltiples protocolos digitales.

✅Conversión bidireccional sin configuración extra.

✅Comunicación ESP32 ↔ Arduino.

✅Interfaces I2C y SPI.

✅Adaptación de señales UART.

✅Integración de sensores y displays.

✅Proyectos IoT y electrónicos.

¿Se puede usar con I2C y SPI?

Sí, es compatible con ambos protocolos.

¿Por qué la comunicación no funciona correctamente?

Esto suele deberse a:

Conexión incorrecta entre LV y HV.

Falta de tierra común (GND).

Uso con señales analógicas.

Voltajes fuera del rango permitido.

Pin OE sin activar correctamente.

Especificaciones técnicas

Taza de transferencia de datos (máx.)	60 Mbps
Puerto A	1.2V - 3.6V
Puerto B	1.65V - 5.5V
Soporta	SCM, I²C, SPI y muchos otros protocolos
Conversión	8 canales “full duplex” de alta velocidad
