Teclado capacitivo TTP229 de 16 teclas (TTP229B)

https://nanoparuro.com/web/image/product.template/1383/image_1920?unique=802527e

S/ 12.00 12.0 PEN S/ 12.00

S/ 12.00

Not Available For Sale

    Esta combinación no existe.

    Contáctenos

      Producto genérico compatible de uso educativo y prototipado
    Imágenes y colores referenciales
    Envío a todo el Perú: 1-5 días hábiles
    Términos y condiciones

    16 Teclas
    Puntos de entrada
    Capacitivo
    Tecnología de detección
    I2C
    Protocolo de comunicación
    2.4 - 5V
    Voltaje de operación
    Teclado capacitivo TTP229 de 16 teclas

    Teclado capacitivo

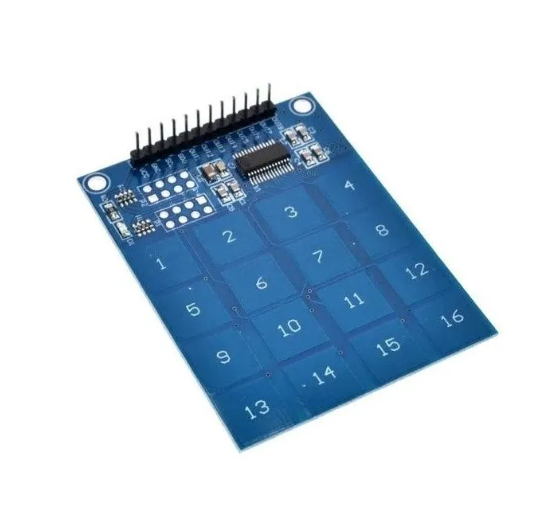

    El teclado capacitivo TTP229 de 16 teclas (TTP229B) es un módulo de interfaz táctil ideal para proyectos de electrónica, domótica y robótica. Reemplaza los botones mecánicos tradicionales por sensores táctiles integrados en la placa de circuito impreso, ofreciendo mayor durabilidad, bajo desgaste mecánico y un diseño moderno.

    Basado en el circuito integrado TTP229B, este teclado detecta la proximidad o contacto del dedo mediante variaciones de capacitancia. Permite leer individualmente hasta 16 zonas táctiles numeradas del 1 al 16 a través de un bus de comunicación serie de 2 hilos (similar a I2C) o salidas directas para 8 teclas.

    ✅ Sustitución de teclados matriciales mecánicos.
    ✅ Comunicación serie eficiente de 2 hilos (SCL/SDO).
    ✅ Configuración modular mediante puentes (jumpers) en la placa.
    ✅ Sensibilidad táctil de alta respuesta.
    ✅ Indicador LED de estado incorporado.
    ✅ Ideal para sistemas de seguridad.

    Por defecto, el chip viene configurado en modo de 8 canales/teclas. Para habilitar las 16 teclas completas, es necesario colocar un puente o soldar el jumper TP2 ubicado en la PCB del módulo.

    Sí, la tecnología capacitiva permite detectar la pulsación a través de materiales no conductores (como plástico, vidrio o acrílico) de hasta unos milímetros de grosor.

    ¿Es compatible con Arduino y ESP32?

    Sí, funciona perfectamente con microcontroladores de 3.3V y 5V alimentándolo desde la línea de voltaje correspondiente.

    Especificaciones técnicas

      Modelo TTP229B / Módulo táctil de 16 canales
      CI Principal TTP229 (Sensor táctil capacitivo de 16 teclas)
      Número de teclas 15mA
      Rango de medición 16 zonas táctiles numeradas (1-16)
      Voltaje de alimentación 2.4V a 5.5V DC
      Interfaz de datos Serie de 2 hilos (SCL, SDO) / Paralelo de 8 canales
      Consumo de corriente 10 µA en modo de bajo consumo, 1.5 mA en modo activo
      Uso recomendado Paneles de control domóticos, teclados de acceso y robótica educativa
