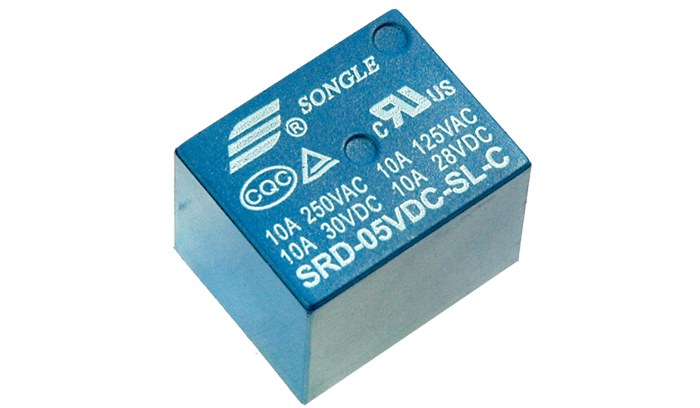

Rele de Bobina de 05 VDC 5pines SPDT 10A 250 VAC (SRD-05VDC-SL-C)
Especificaciones
El Relay SRD-05VDC fabricado por Songle puede manejar cargas de hasta 250V/10A. Su pequeño tamaño lo hace ideal para diseños donde el tamaño es importante. Para conectar este relay con nuestro Arduino/Pic/Raspberry Pi es necesario utilizar un driver intermedio entre el Arduino y el Relay, el driver puede ser un simple transistor BJT NPN (2N2222, BC537) o utilizar un integrado como el ULN2803 o ULN2003. Este relay trabaja con 5V DC por lo que se puede alimentar con la misma fuente del sistema de control, se recomienda utilizar condensadores bypass en la alimentación (10uF/100uF) y un diodo(1N4007) en modo flyback en paralelo con la bobina del relay.
- Voltaje de Operación bobina: 5V DC
- Corriente bobina: 75 mA
- Voltaje máximo de carga: 240V AC/ 30V DC
- Corriente máxima de carga: 10A
- Contactos: 1 NO, 1 NC
- Tiempo de acción: 10 ms / 5 ms
-
